Shu
Energía mini-eólica para entornos urbanos.
Este proyecto se desarrolló como Proyecto Final de Estudios de la Ingeniería Técnica en Diseño Industrial y tuvo lugar en 2009, con una duración de seis meses.
El briefing inicial planteaba la integración de sistemas de energía mini eólica en entornos urbanos. El enfoque podía abordarse tanto desde un uso privativo como público, y permitía utilizar aerogeneradores de pequeña escala existentes o desarrollar un sistema propio.
Durante las primeras seis semanas se llevó a cabo una fase de investigación centrada en la energía mini eólica, abarcando tanto los conceptos teóricos relacionados con el viento, la orografía, la energía y su almacenamiento, como el análisis de productos y tipologías disponibles en el mercado. Paralelamente, se estudiaron los aspectos normativos asociados a este tipo de instalaciones, así como la legislación vinculada al entorno urbano, la edificación y la seguridad.

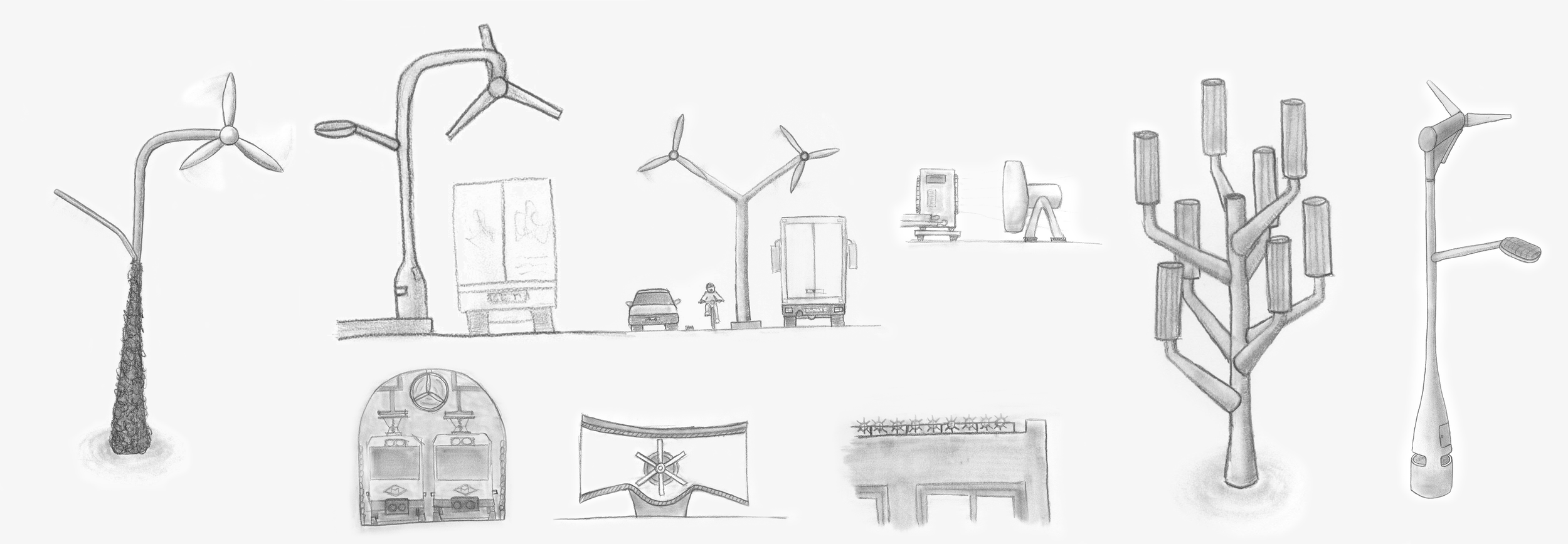

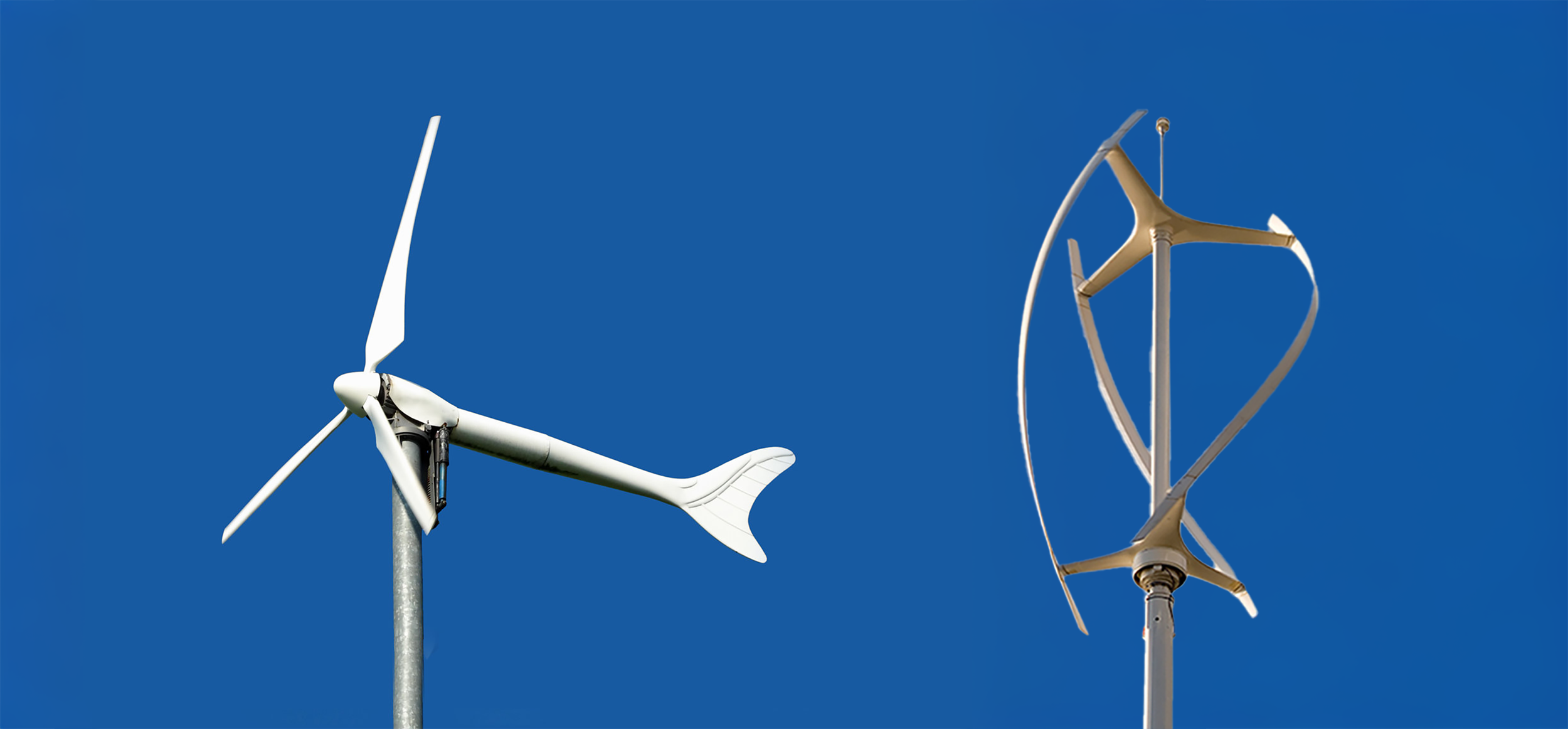

Posteriormente, se analizó qué entornos urbanos podían resultar adecuados para la implantación del sistema y si era posible obtener una cantidad de viento suficiente para generar electricidad de manera sostenida. En estos entornos se identificaron ubicaciones con vientos altamente direccionados, así como zonas con vientos cambiantes. Los aerogeneradores de eje horizontal resultaban más adecuados para el primer caso, mientras que los de eje vertical se adaptaban mejor al segundo.
Además del análisis de posibles ubicaciones, se trabajó en la definición del uso de la energía generada: vertido a la red urbana, almacenamiento en baterías o consumo en la misma ubicación.

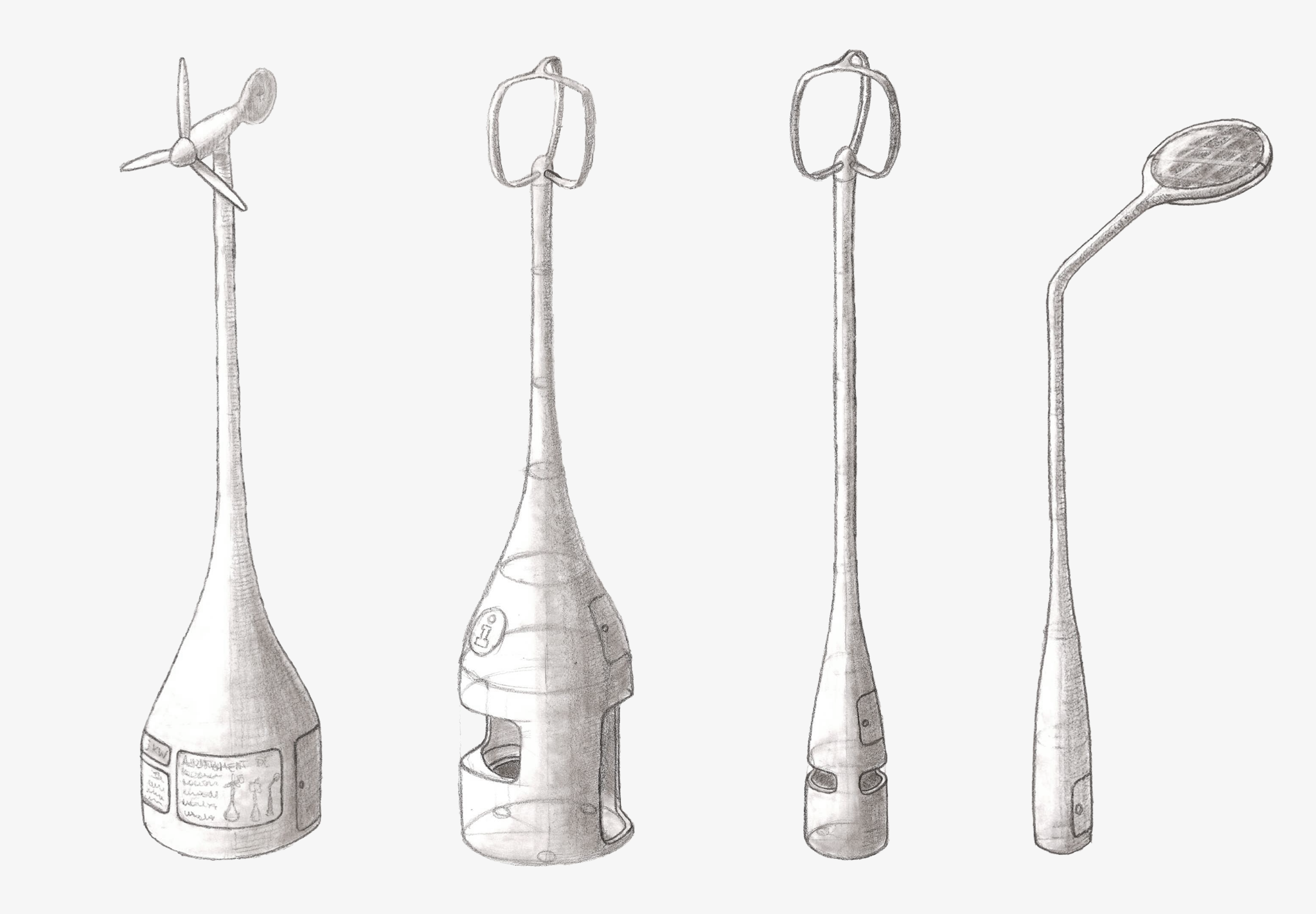

La primera mitad del proyecto concluyó con la definición de la propuesta a desarrollar. Esta consistía en un sistema compuesto por varios elementos que, combinados, permitían la captación de energía destinada al consumo en la iluminación del propio espacio. Se planteó un punto central con un mini aerogenerador de eje horizontal, cuya base integraba el sistema de baterías y contadores; un punto informativo dotado de un aerogenerador de eje vertical; y varios elementos con función adicional de papelera. Por último, se diseñaron luminarias equipadas con placas solares, en las que se consumía la energía captada tanto por los aerogeneradores como por las propias placas fotovoltaicas.
Tras la presentación de esta primera fase y un breve periodo de reflexión, se optó por centrar el desarrollo en dos de los elementos propuestos, aplicando ligeras modificaciones conceptuales.

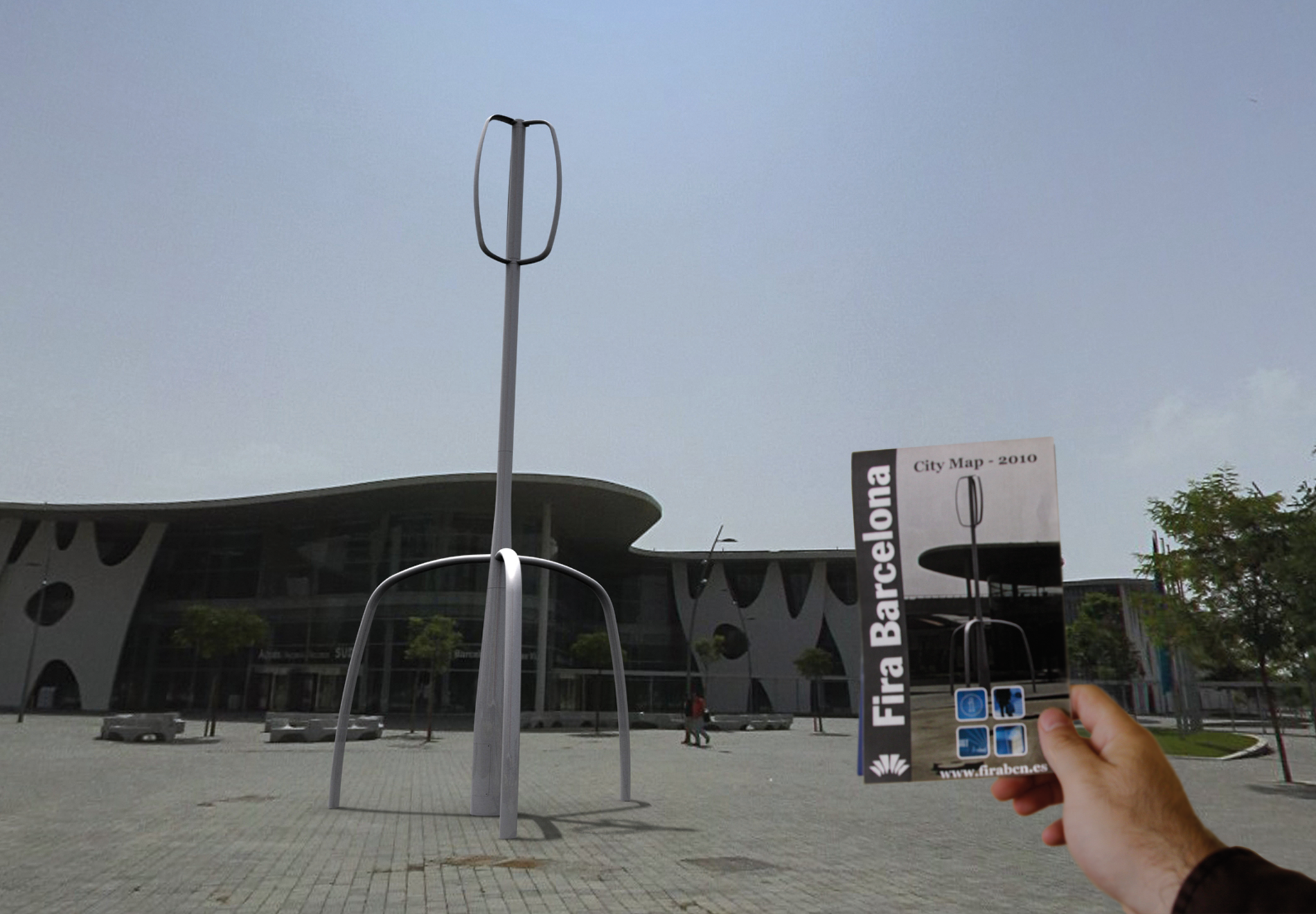

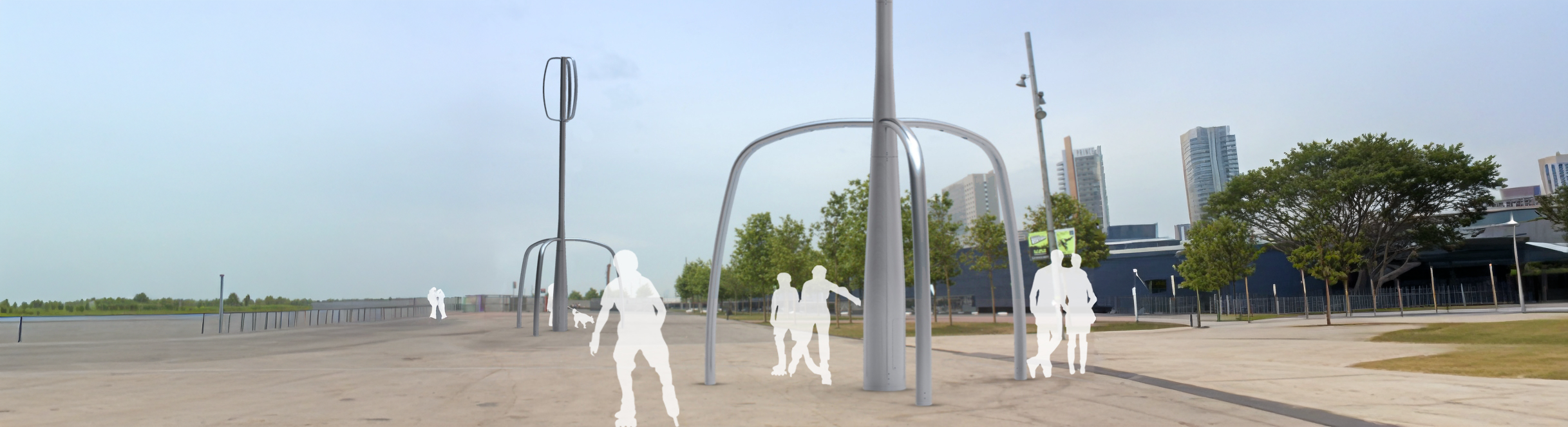

El primero de estos elementos era un mini aerogenerador de eje vertical, equipado con un sistema de iluminación inferior, concebido como una instalación de carácter escultórico capaz de iluminar un espacio determinado. El segundo elemento carecía de función lumínica y estaba pensado para funcionar en conjunto con varias unidades, captando energía destinada a su consumo en otras aplicaciones.

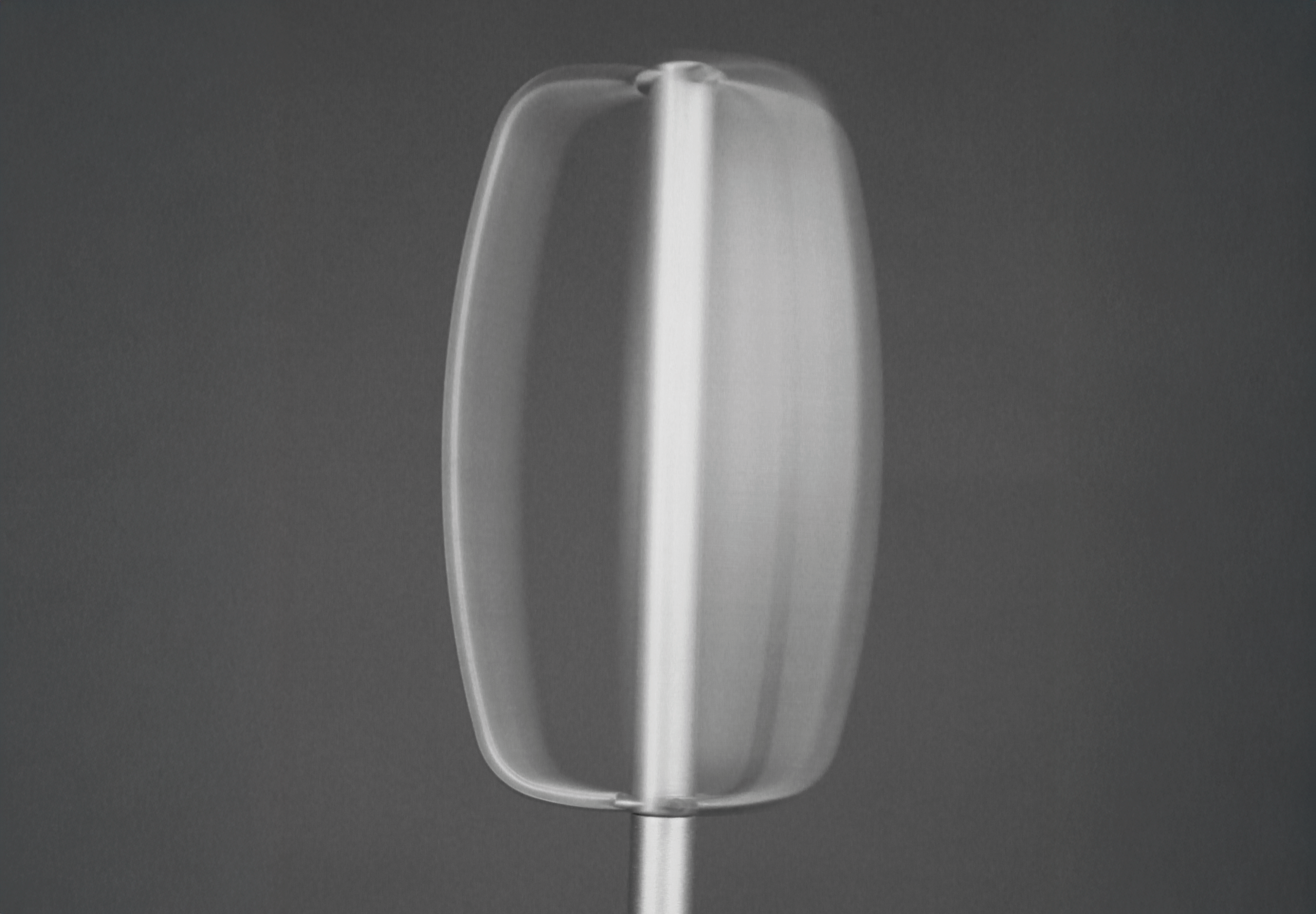

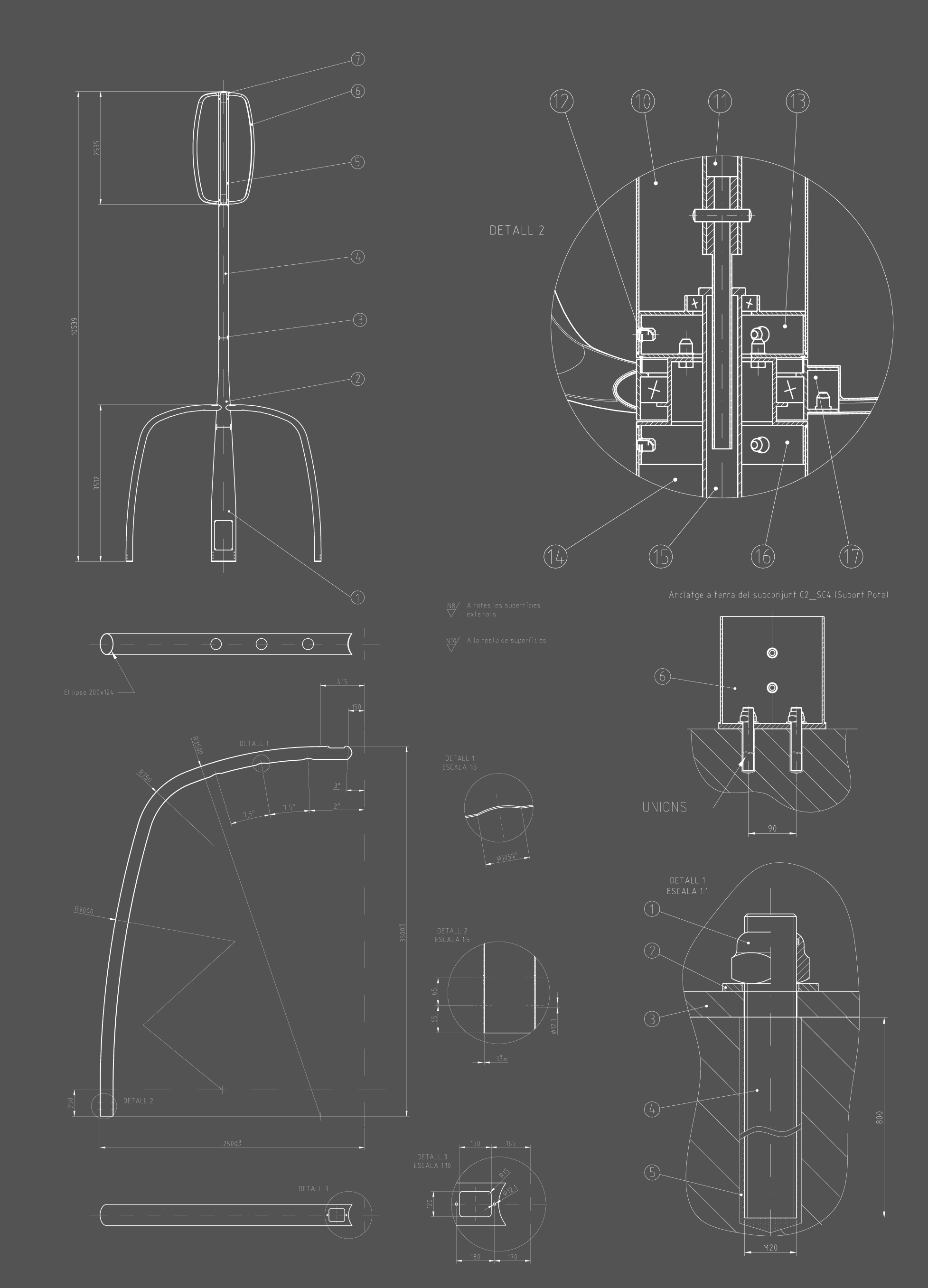

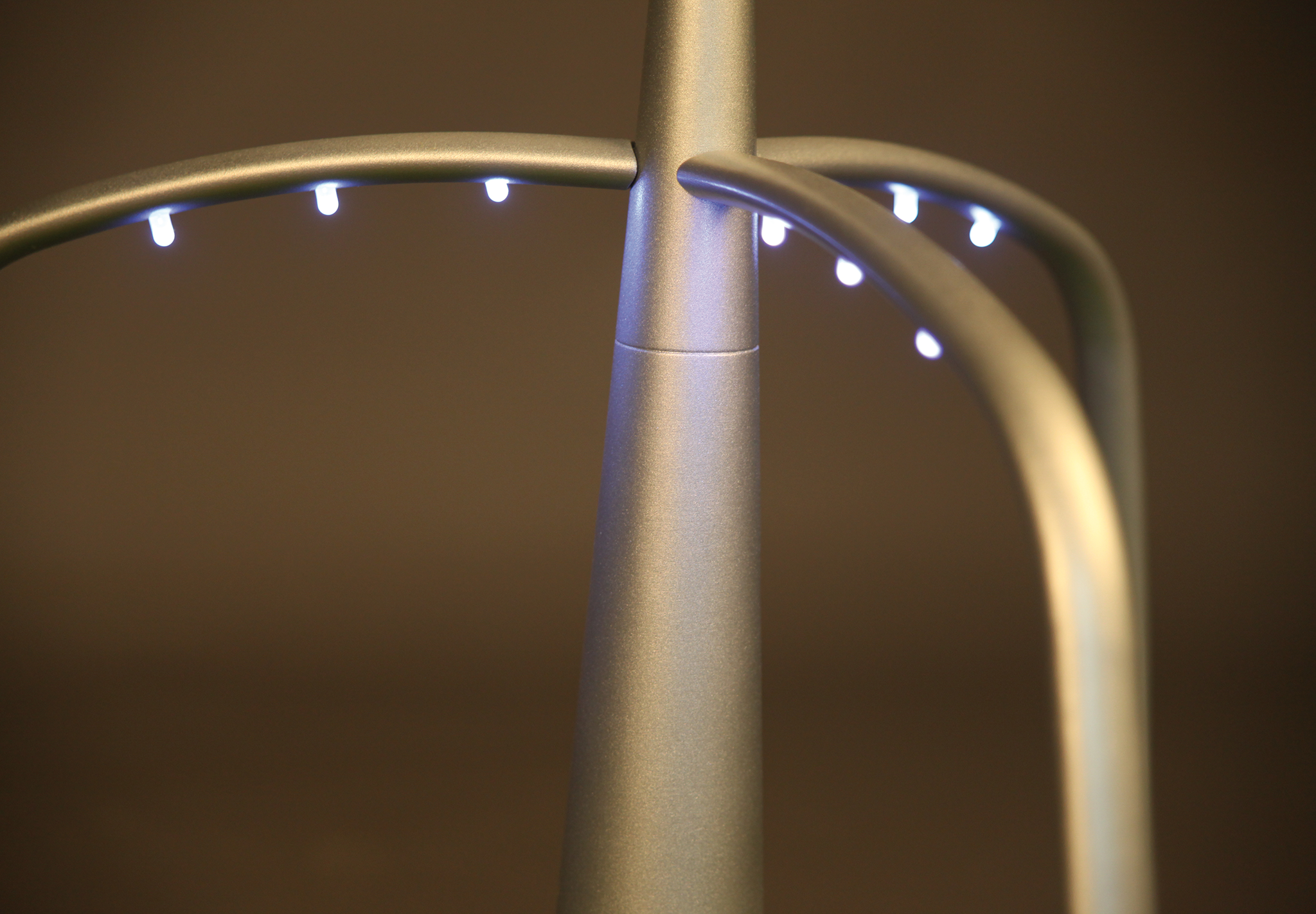

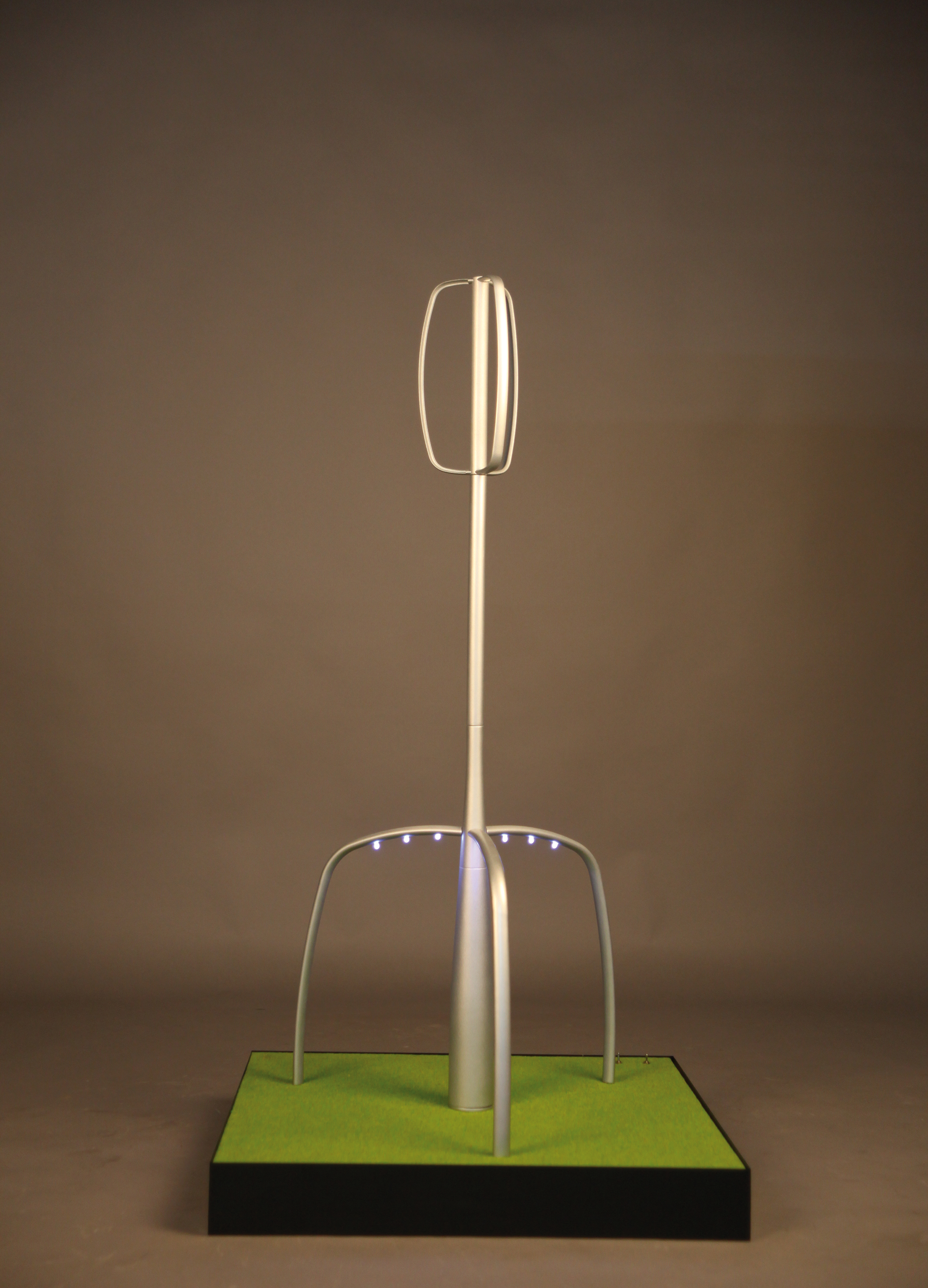

Toda la información técnica relativa a los estudios previos, el desarrollo del proyecto, los cálculos energéticos y estructurales, las simulaciones, los procesos y los costes se recoge en la memoria del proyecto. Para la presentación final se realizó una maqueta a escala 1:10 de la versión más completa, capaz de generar energía suficiente, mediante la acción del viento generado por un secador, para encender nueve puntos de luz.
Imágenes: Óscar Pérez
