Tatú
Diseño de André Ricard Santa & Cole
Actualizar un clásico de André Ricard.

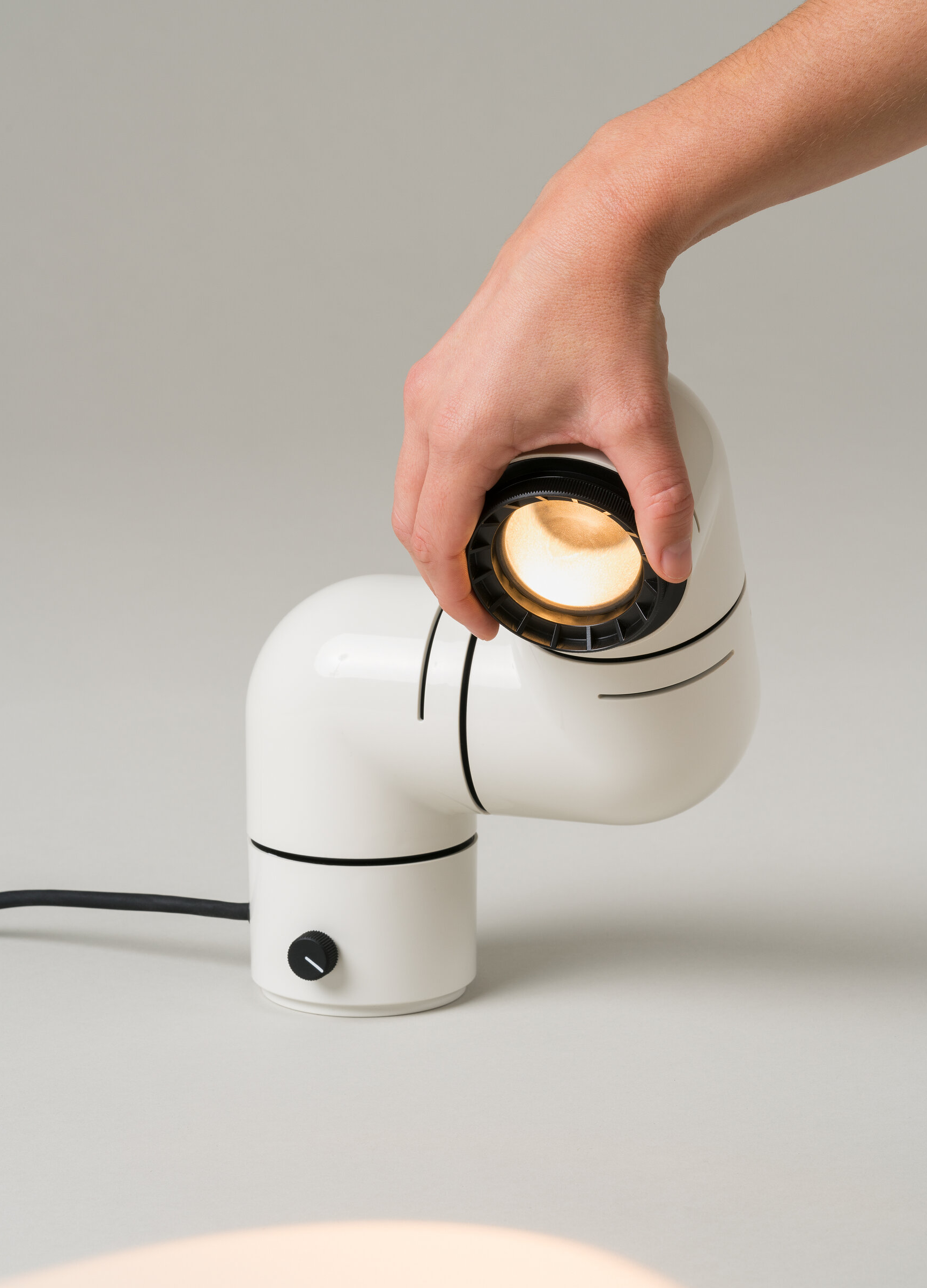

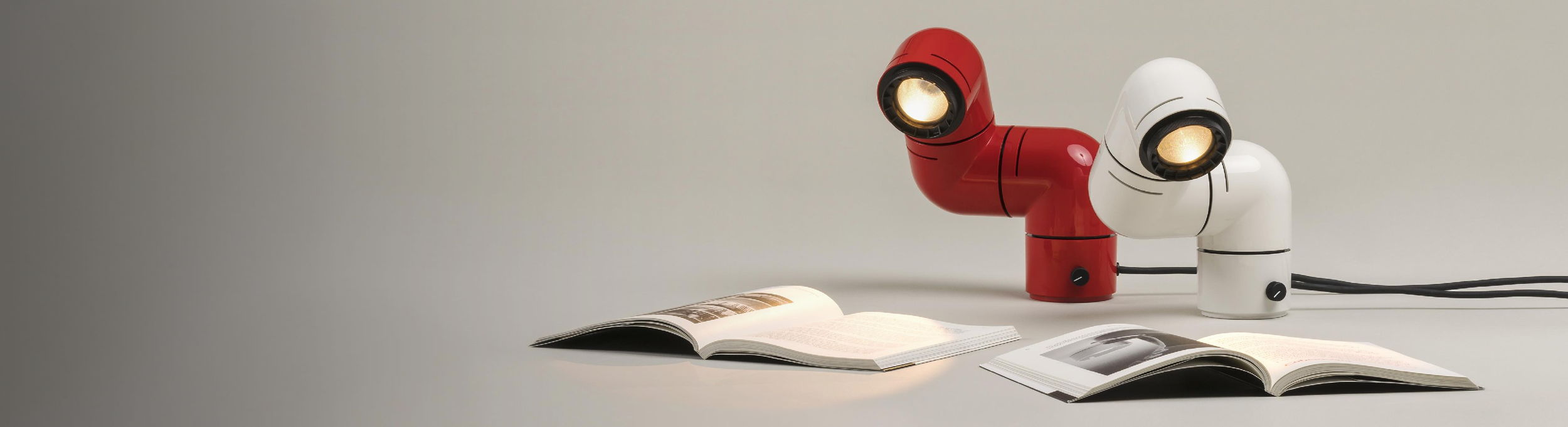

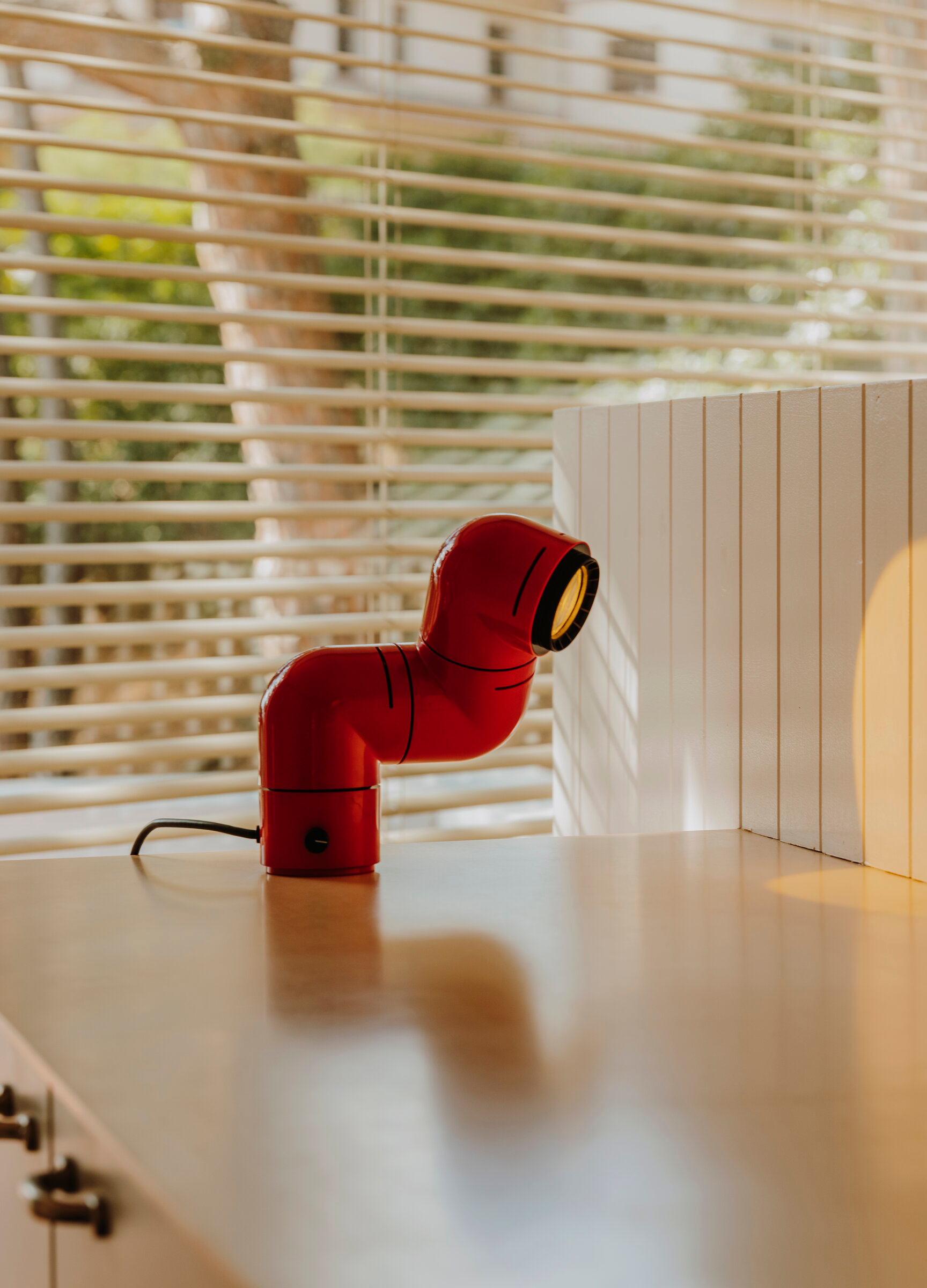

La lámpara Tatú es un clásico del diseño español de los años setenta. Cuando hace unos años Santa & Cole adquirió sus derechos, quiso actualizarla al uso de iluminación LED y dotarla de una nueva funcionalidad focal.
Cuando me contactaron para llevar a cabo el desarrollo de esta mítica pieza me sentí honrado e ilusionado de poder aportar mi granito de arena a la obra de un diseñador de esta relevancia.
A partir de varias piezas de muestra de la lámpara original se analizaron los principales retos a abordar: funcionalidad, componentes, sistema de fijación y rotación, y sistema lumínico.
A nivel funcional era imprescindible mantener la articulación de los distintos codos, conservar su doble uso como lámpara de sobremesa y aplique, y dotar al sistema lumínico de una regulación tanto de intensidad como de apertura focal.
En cuanto a los componentes, fue necesario actualizar algunos de los materiales utilizados en su fabricación y adaptar determinadas geometrías a los requisitos de los procesos actuales, sin alterar la estética original del producto.
El sistema de fijación y rotación entre los distintos cuerpos de la lámpara debía actualizarse para adaptarse a los procesos productivos actuales y ofrecer una mayor seguridad al conjunto.

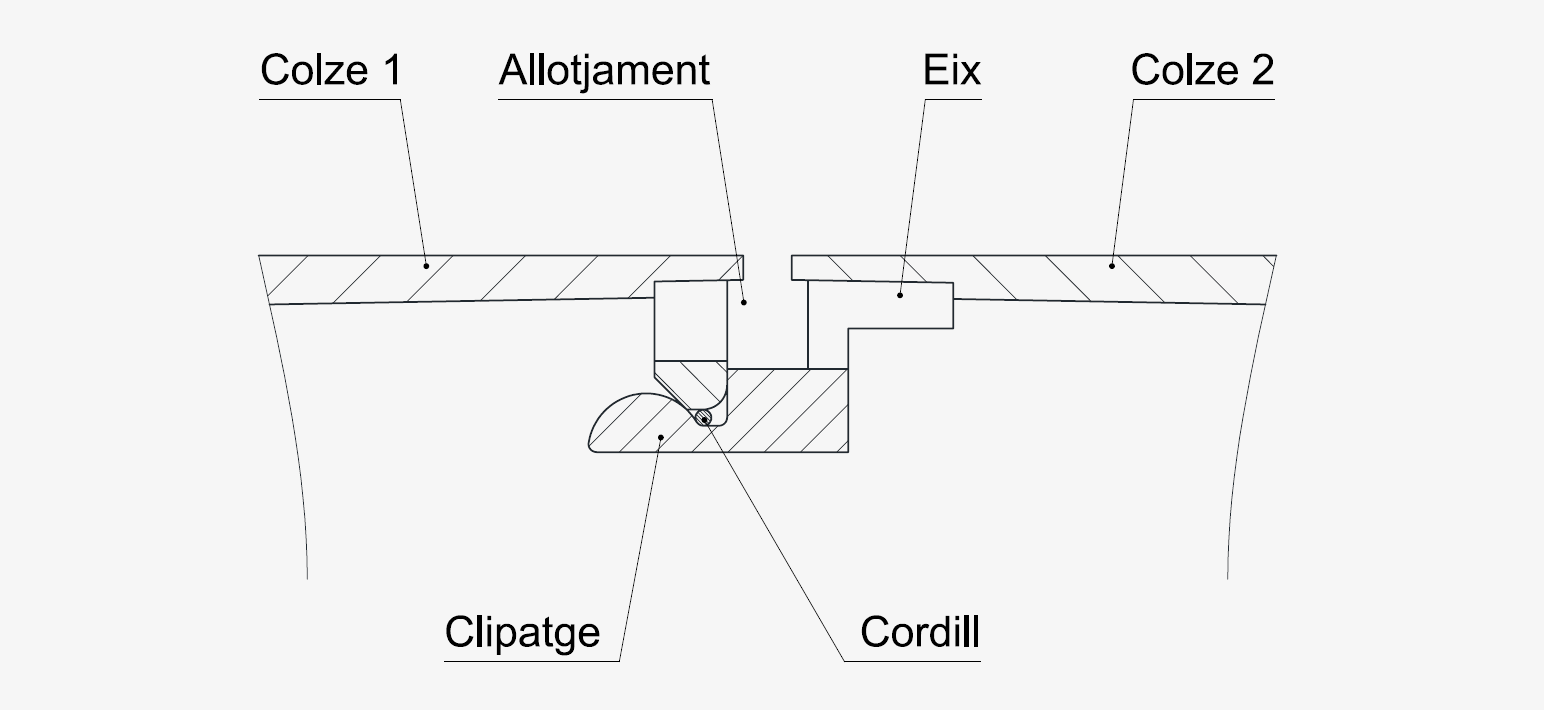

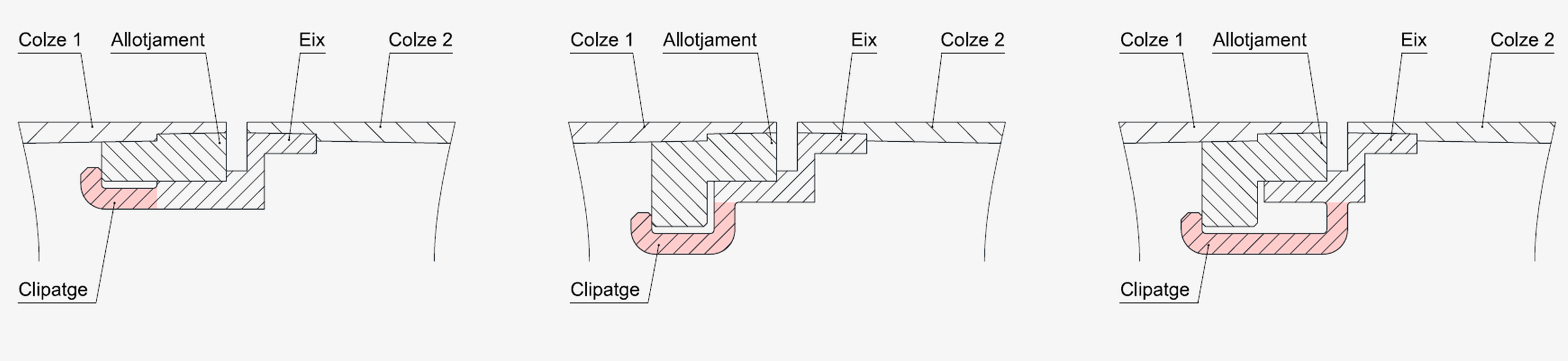

En la lámpara original, el sistema de fijación y el de rotación se realizaban mediante los mismos clipajes, lo que generaba una contradicción funcional: mientras la fijación requiere un apriete firme, la articulación necesita cierta holgura. Además, la deformación exigida a los clipajes no permitía ajustar con precisión la tolerancia de rotación.

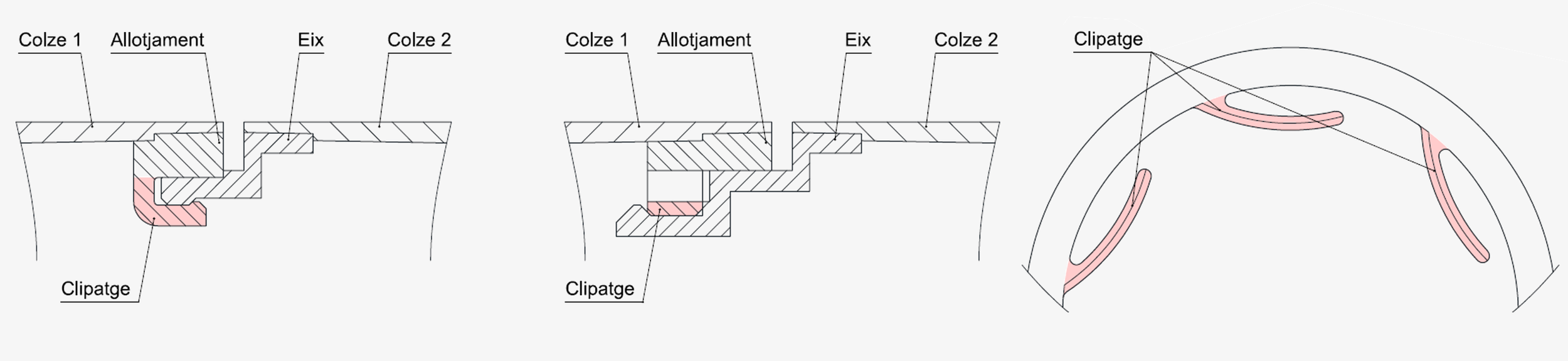

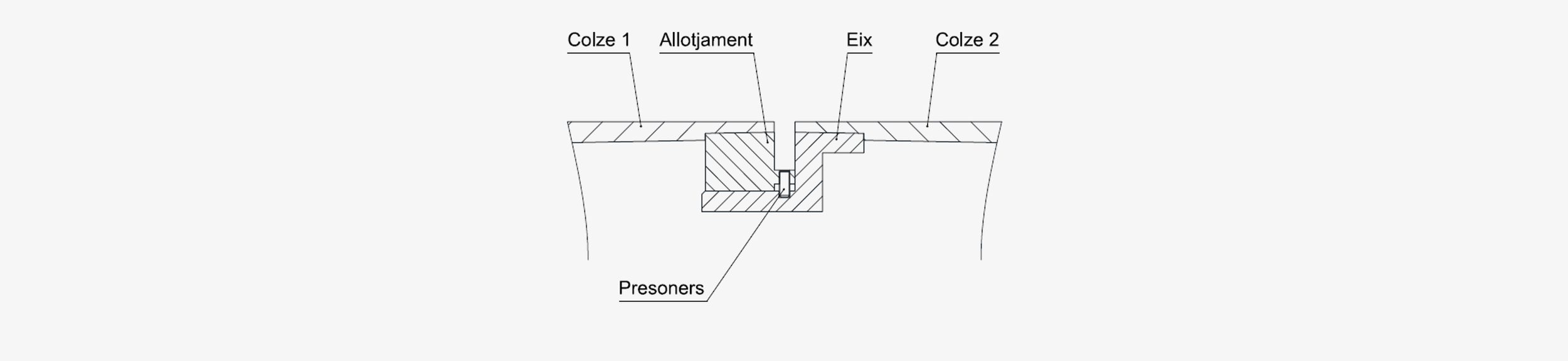

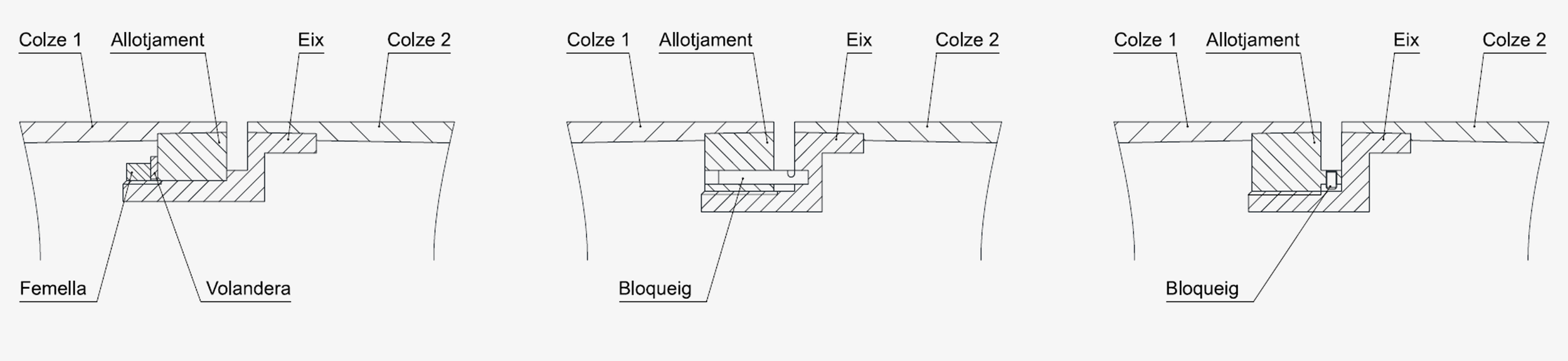

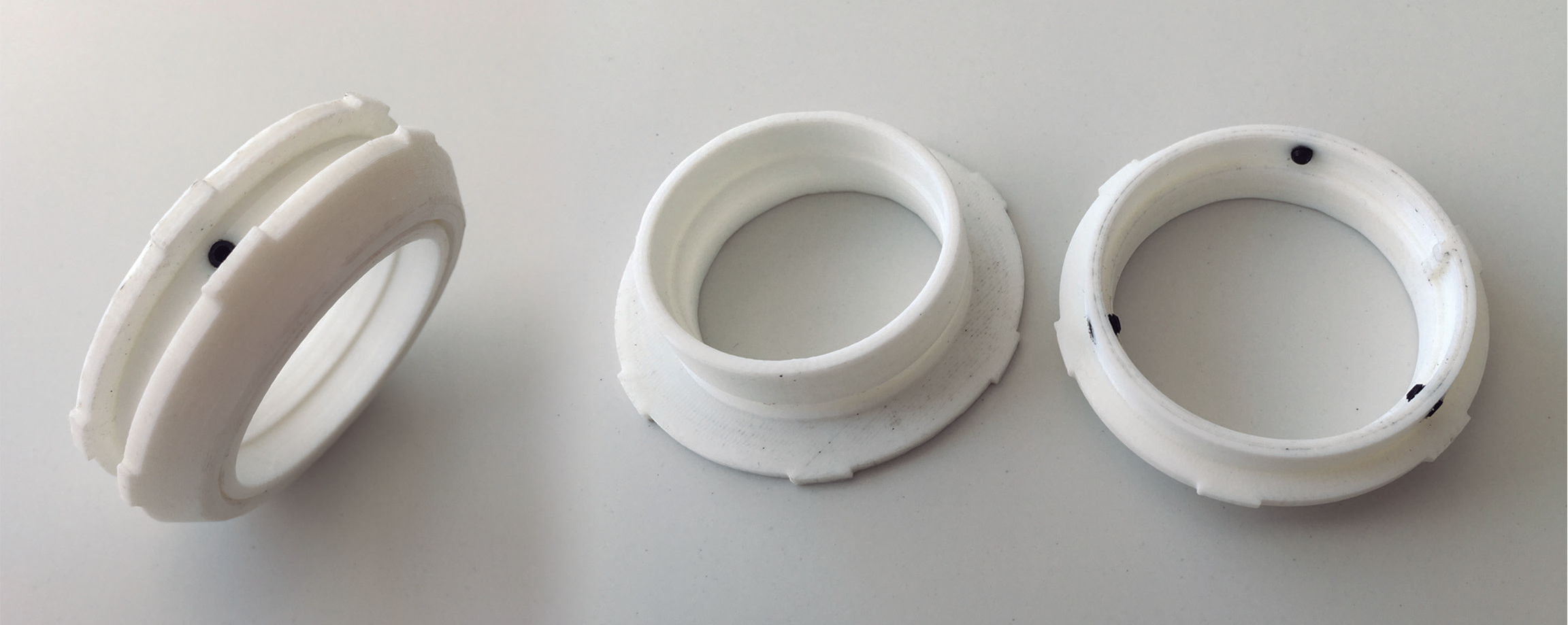

Una vez analizada esta problemática, se desarrollaron hasta cuatro enfoques distintos para la resolución del sistema de fijación y rotación. Se estudiaron opciones basadas en clipajes en la pieza de eje, clipajes en el alojamiento, sistemas roscados y una solución mediante tornillo prisionero.

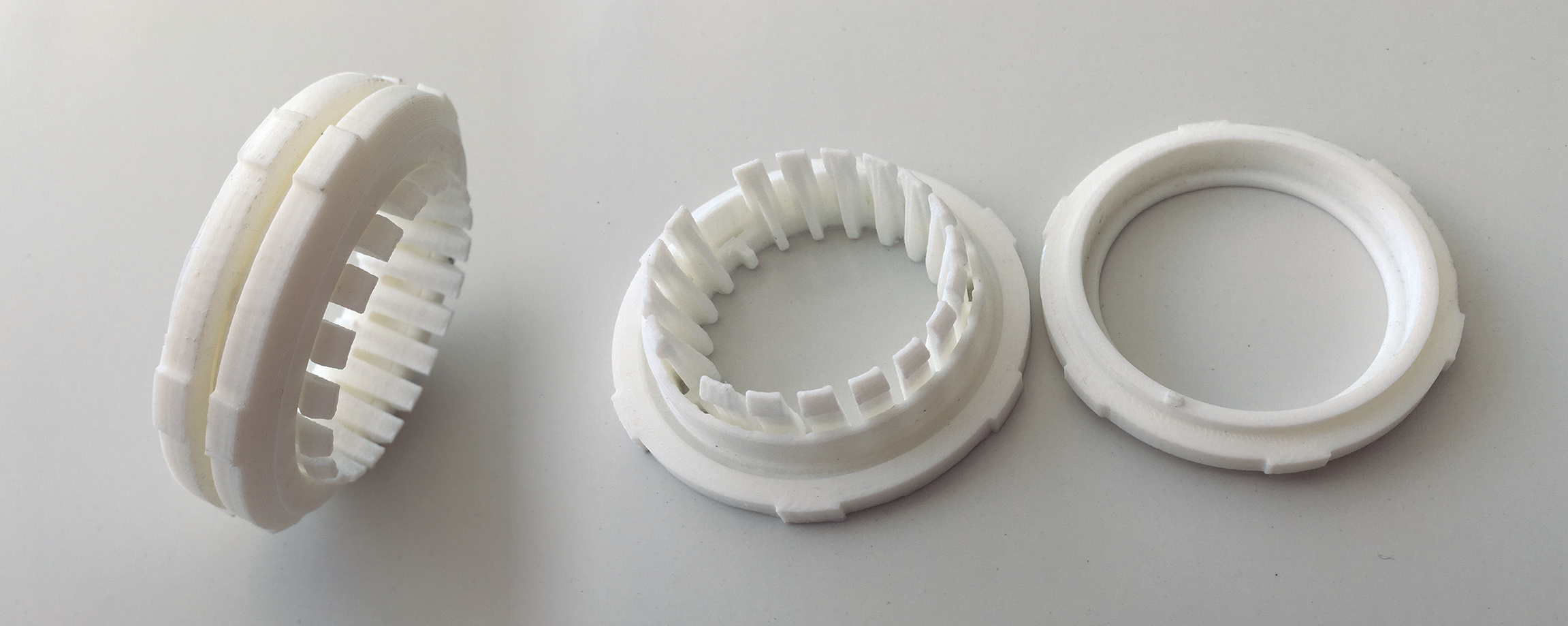

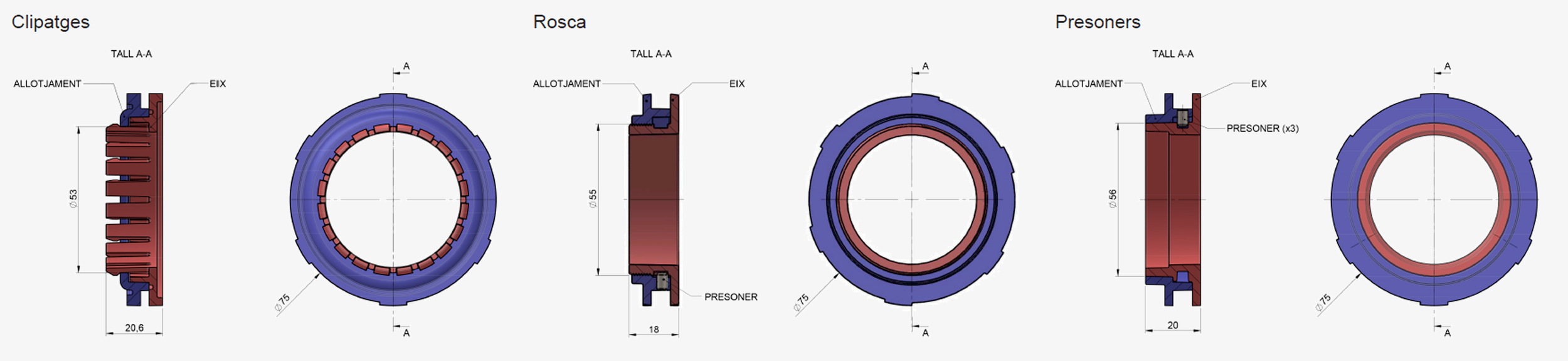

De todas las opciones planteadas se modelaron en 3D las tres con mayor viabilidad y, finalmente, dos de ellas se prototiparon para su validación funcional.
Tras las pruebas realizadas con las maquetas funcionales y el análisis conjunto con los moldistas e inyectadores de las piezas, se optó por el sistema de clipajes, ya que garantizaba las dos funcionalidades requeridas y facilitaba el montaje.
La inversión en moldes era significativamente mayor, pero el impacto en el coste unitario resultaba solo ligeramente superior. Pero el ahorro relevante se encontraba en los costes de montaje.
Por último, en cuanto al sistema lumínico, era imprescindible utilizar iluminación LED, con regulación de intensidad mediante un potenciómetro situado en la base, y con una apertura focal modificable de forma sencilla y segura para el usuario.

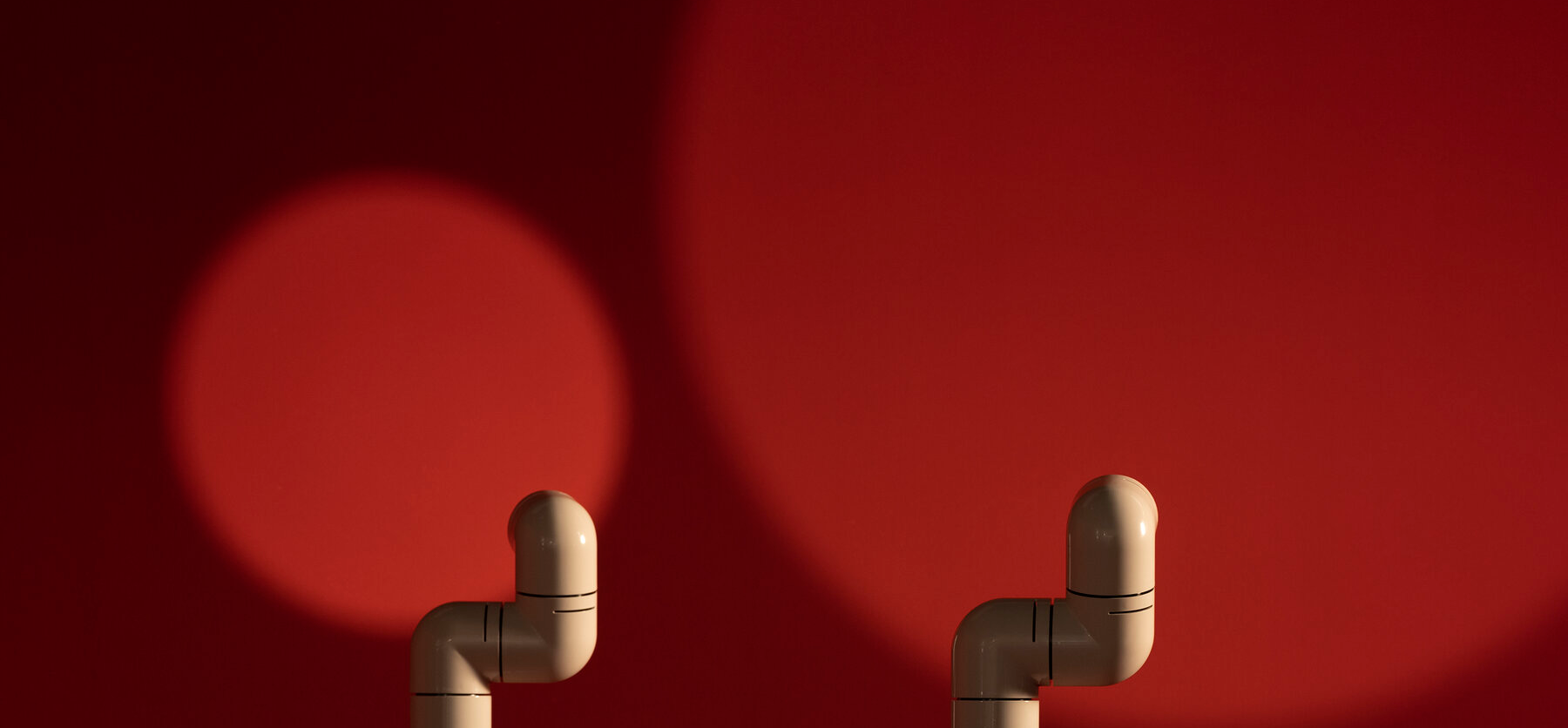

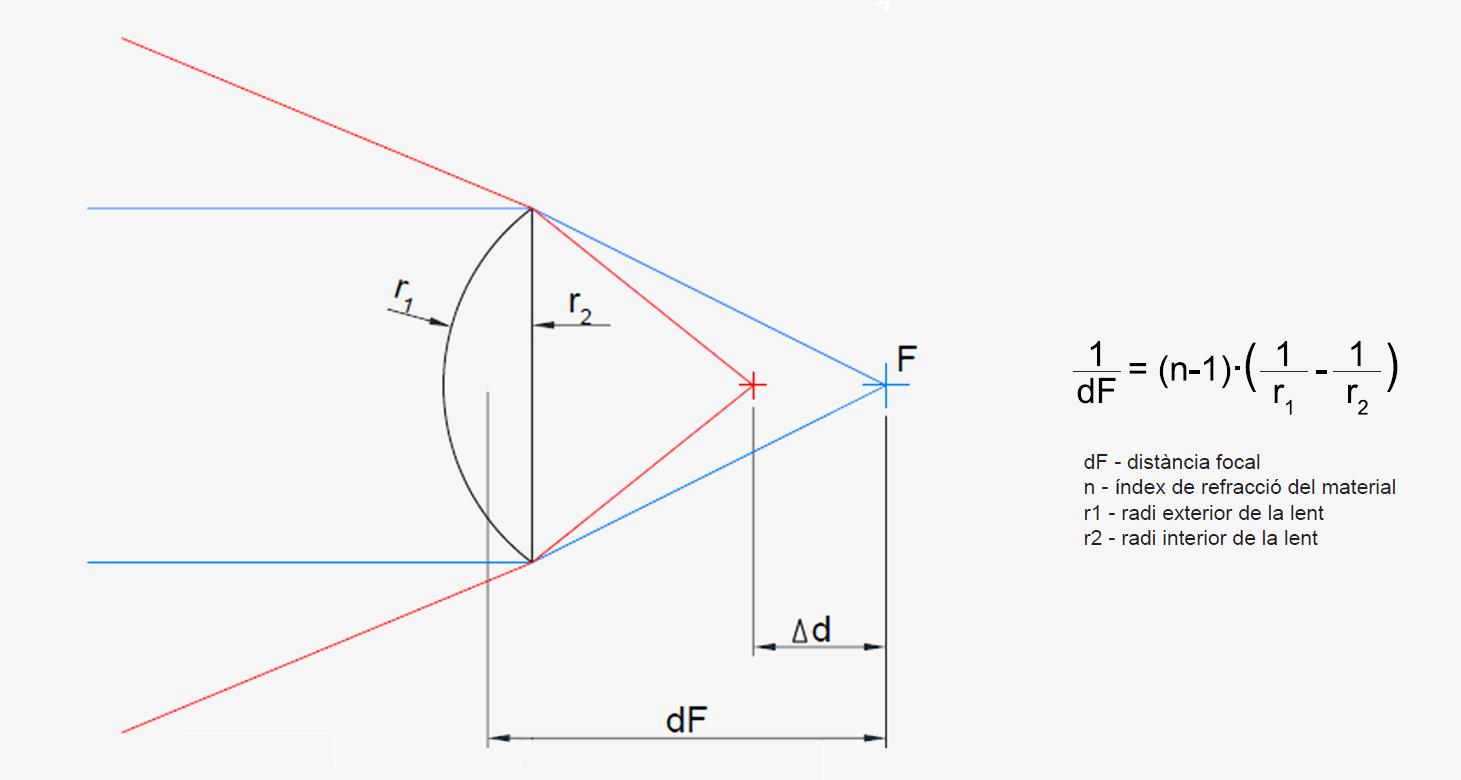

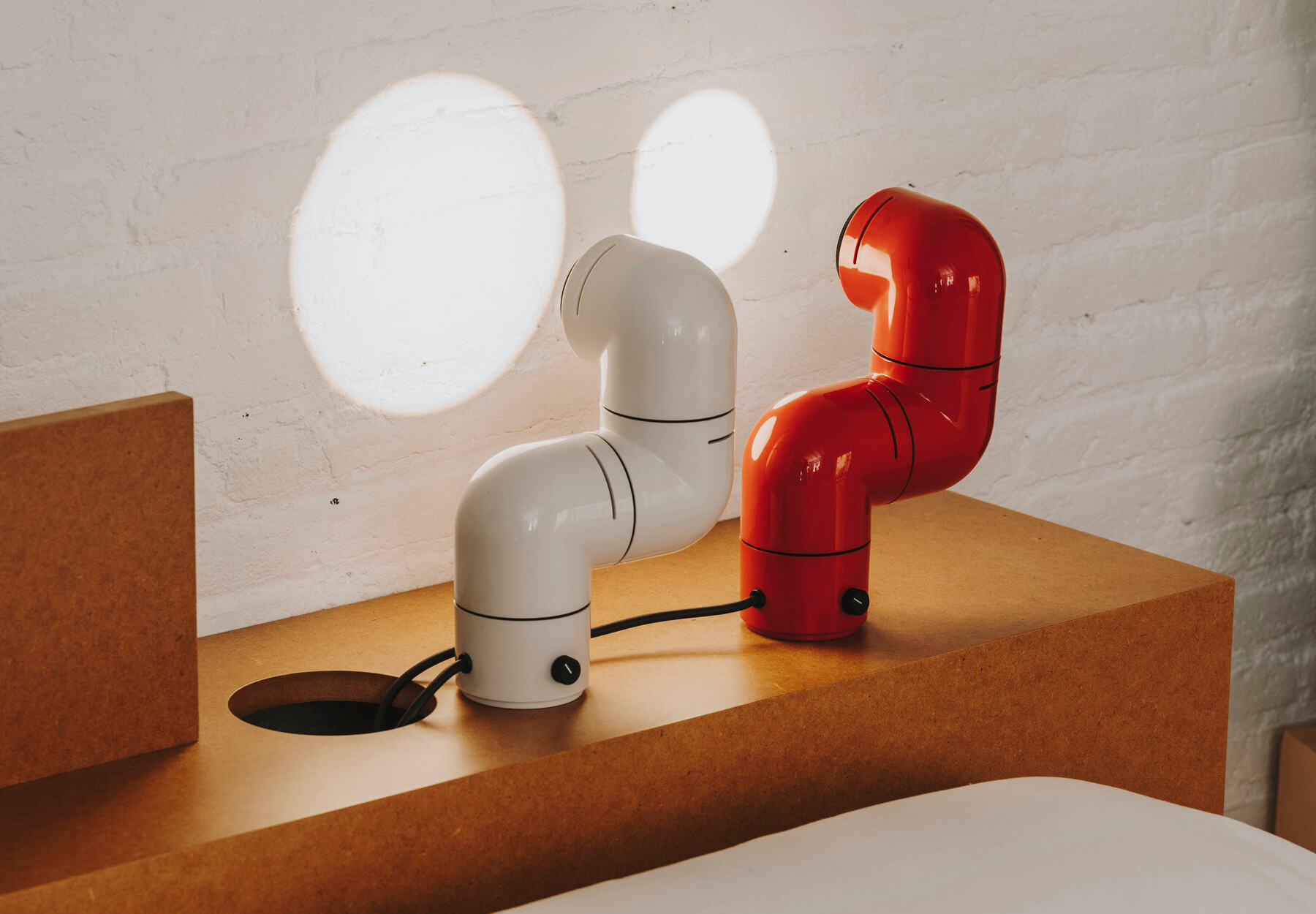

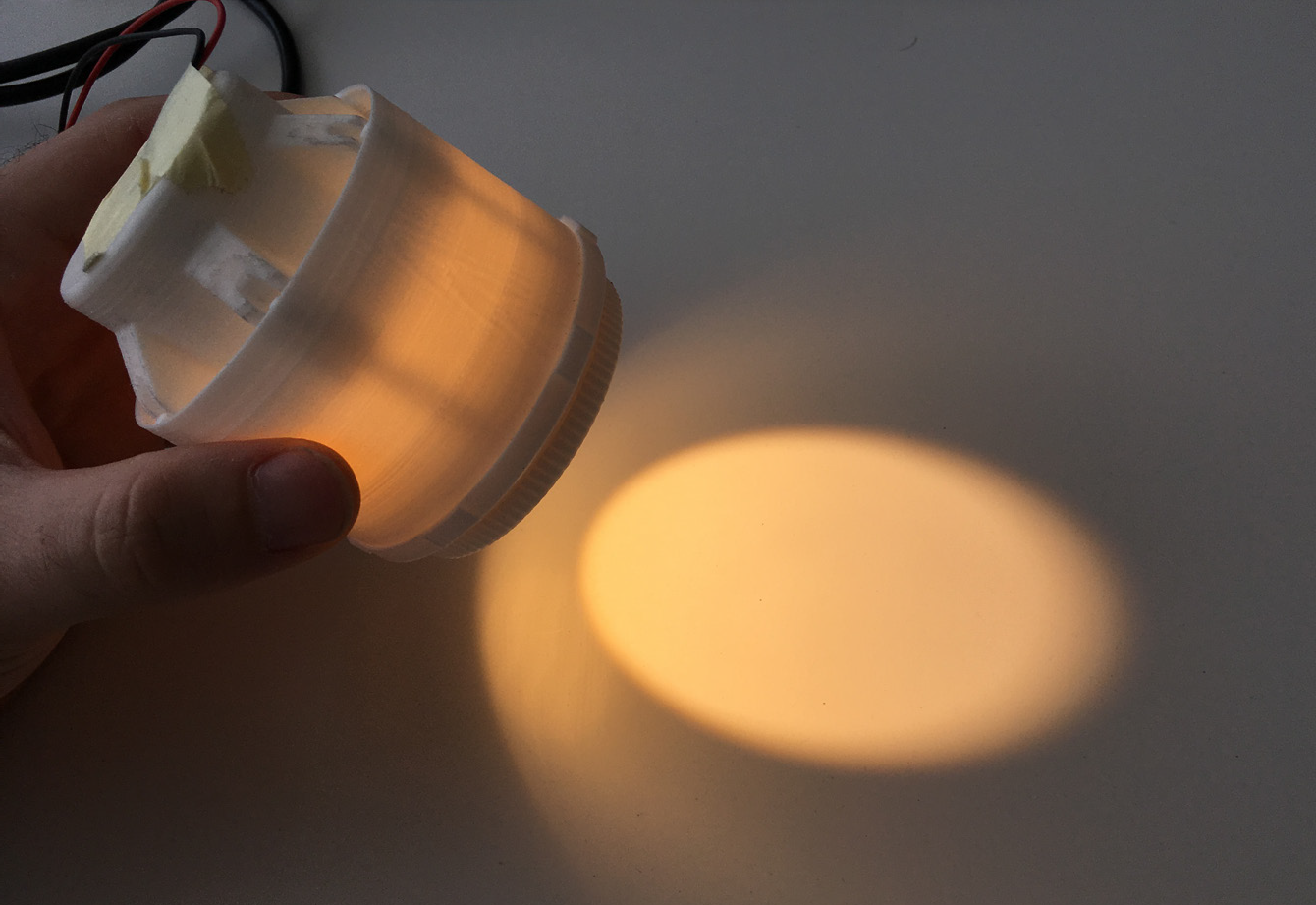

Para la regulación de la apertura focal fue necesario diseñar un sistema foco-lente que permitiera alterar la distancia focal y, con ello, variar el haz de luz. Si se utiliza una lente convergente y se sitúa el punto de luz en el foco de la lente (F), el haz resultante es cilíndrico. Si el punto de luz se aproxima a la lente, el haz se abre formando un cono.

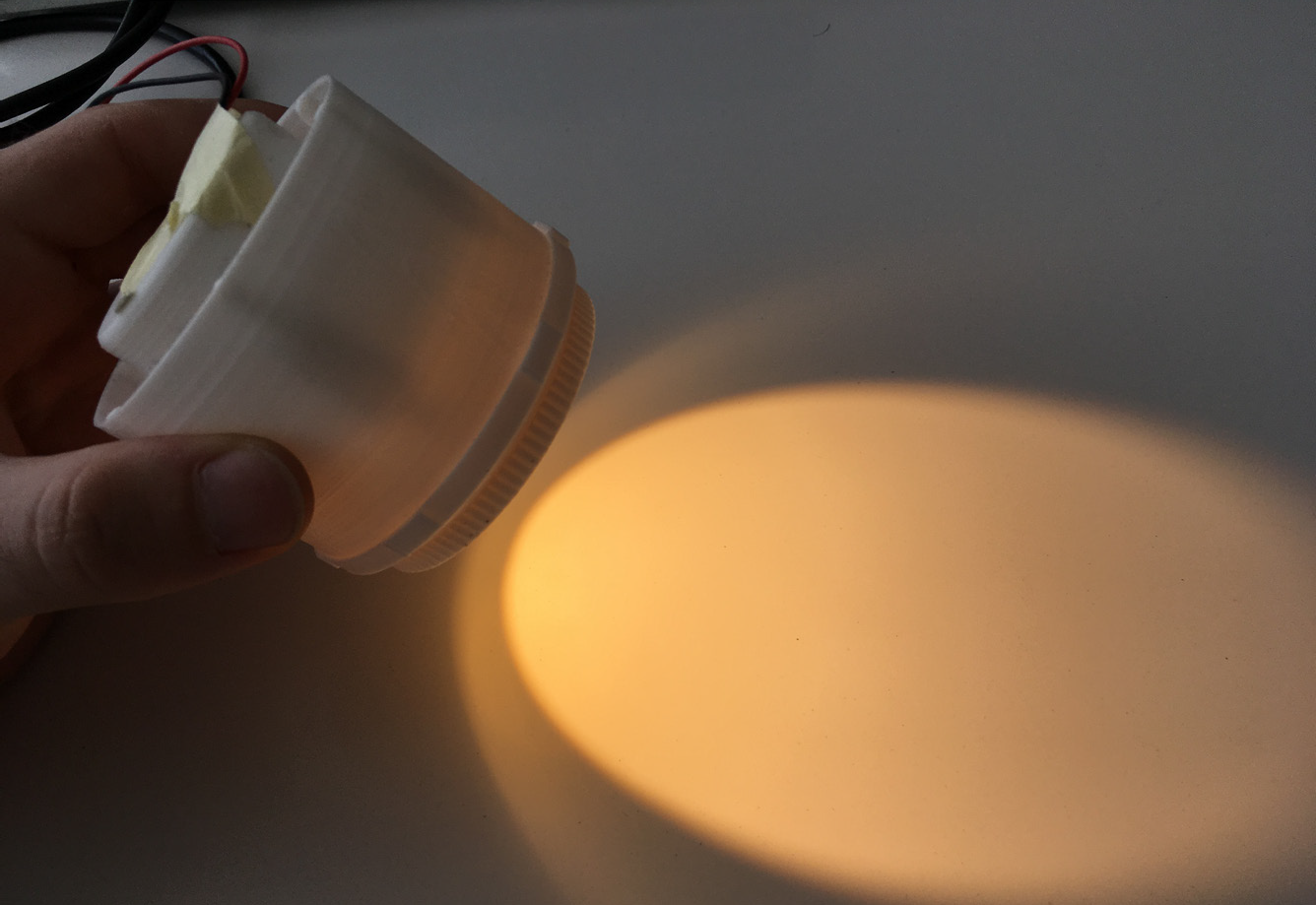

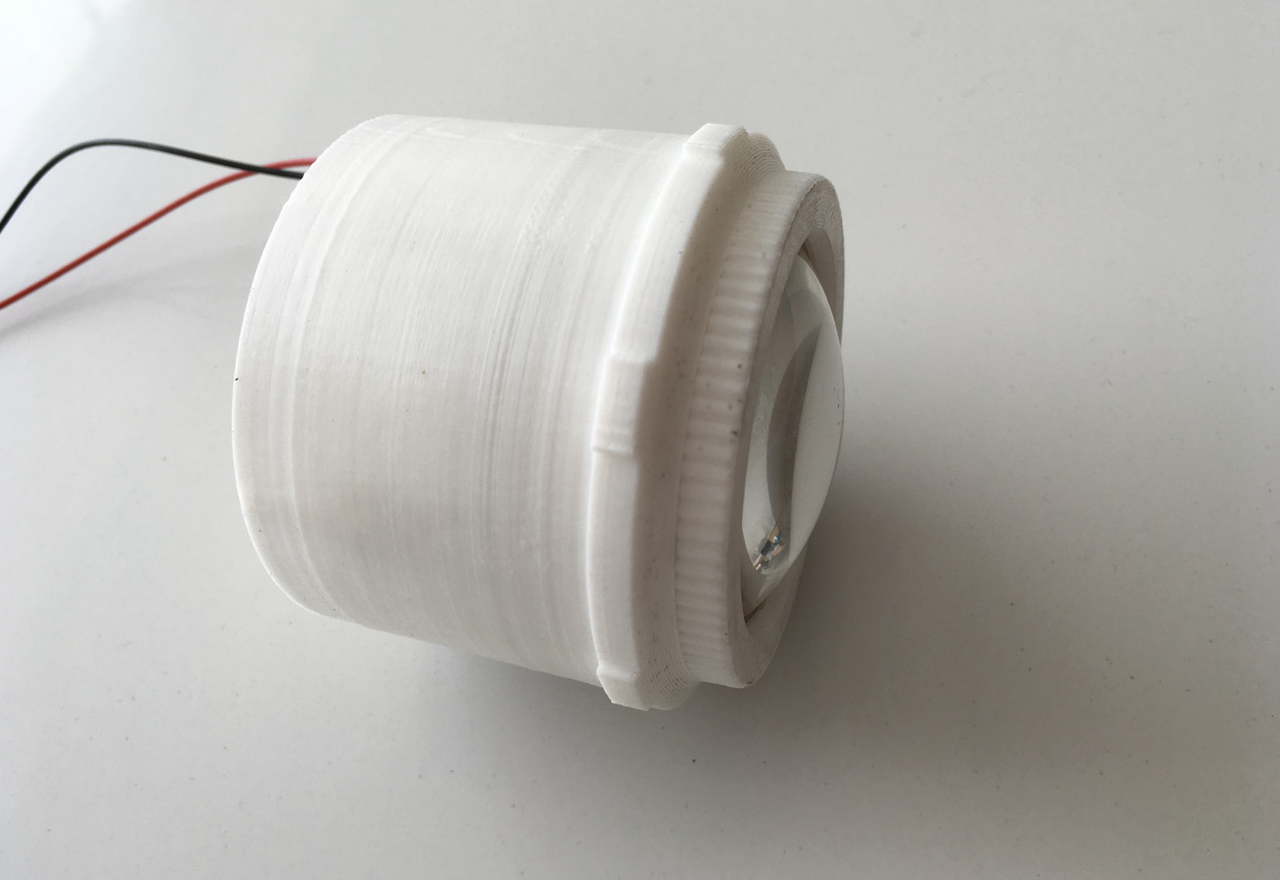

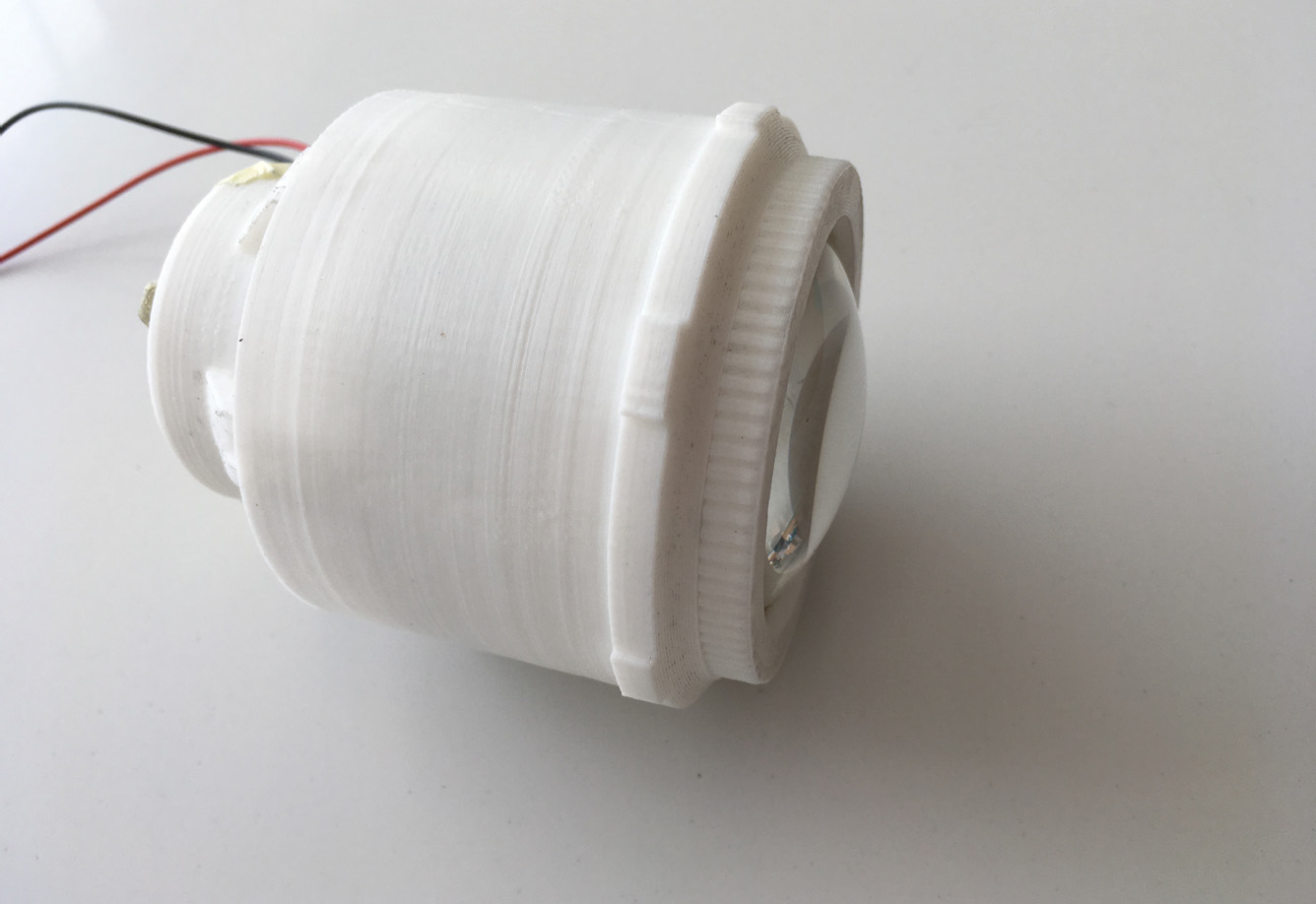

Dado que el diámetro exterior de la lente venía condicionado por el diseño original de la lámpara, la única variable disponible era la distancia focal. Para seleccionar la lente óptima fue necesario testear lentes con distintas distancias focales, para lo cual se diseñó un sistema inicial de desplazamiento del punto de luz.
Una vez determinada la lente ideal, se adaptaría el sistema de movimiento a la geometría final y se diseñaría el disipador de calor de la fuente de luz, que no se muestra en esta página por motivos de confidencialidad y respeto a la autoría del equipo interno de Santa & Cole. Del mismo modo, el escandallo de costes del producto forma parte del acuerdo de confidencialidad.

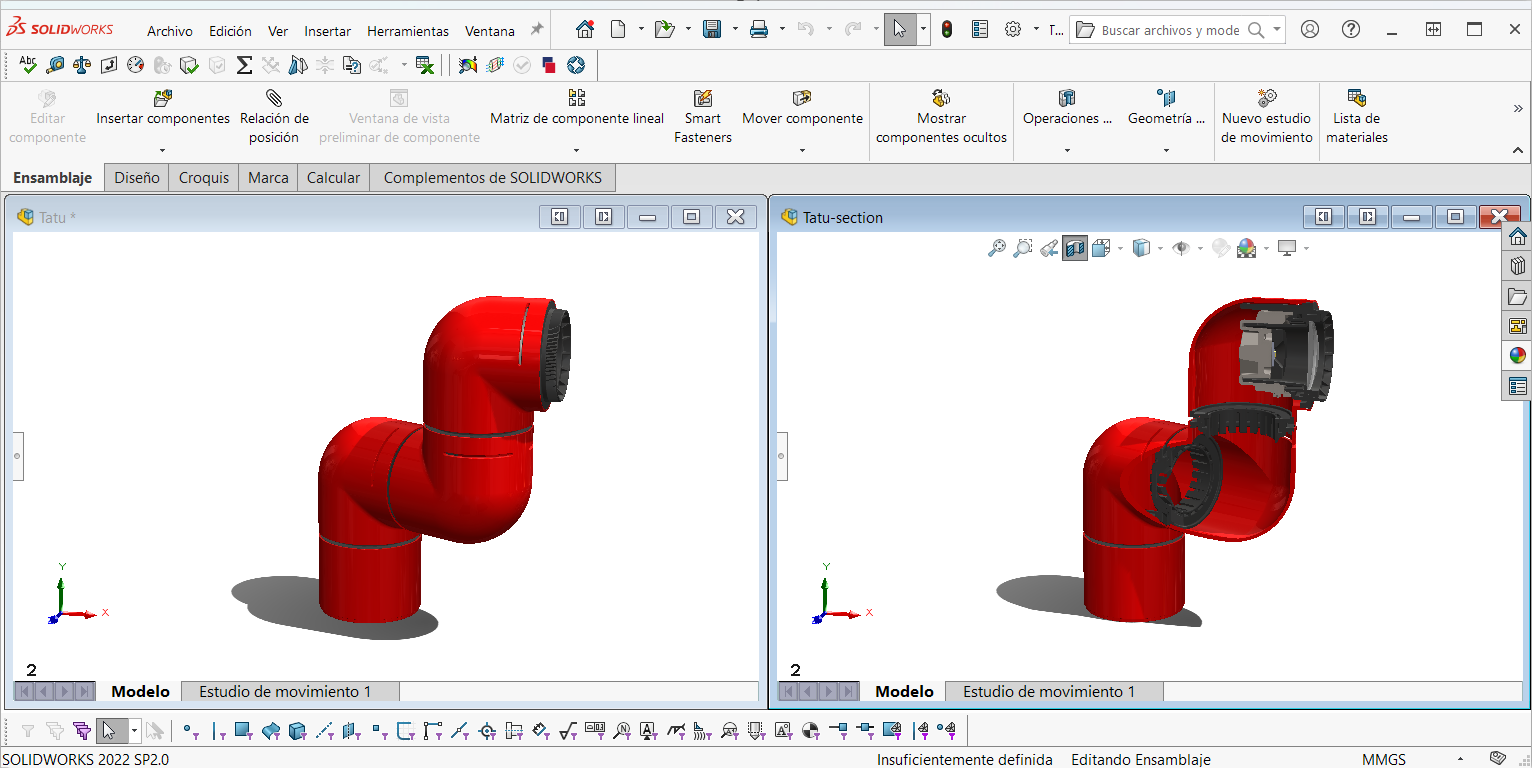

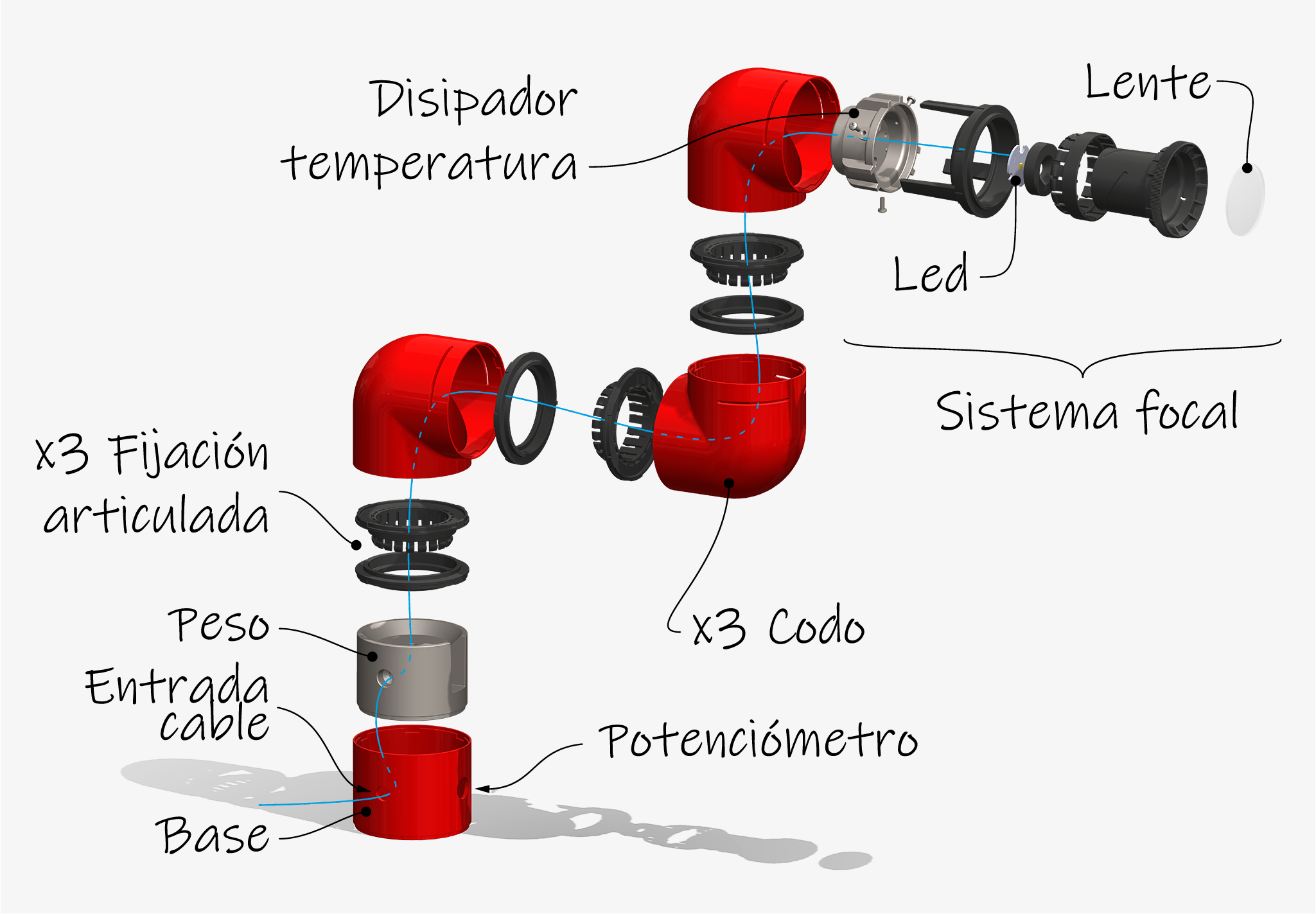

Con las distintas problemáticas resueltas, se procedió al desarrollo volumétrico de cada pieza y a la comprobación tanto de la viabilidad productiva como del ensamblaje y correcto funcionamiento de todos los sistemas.

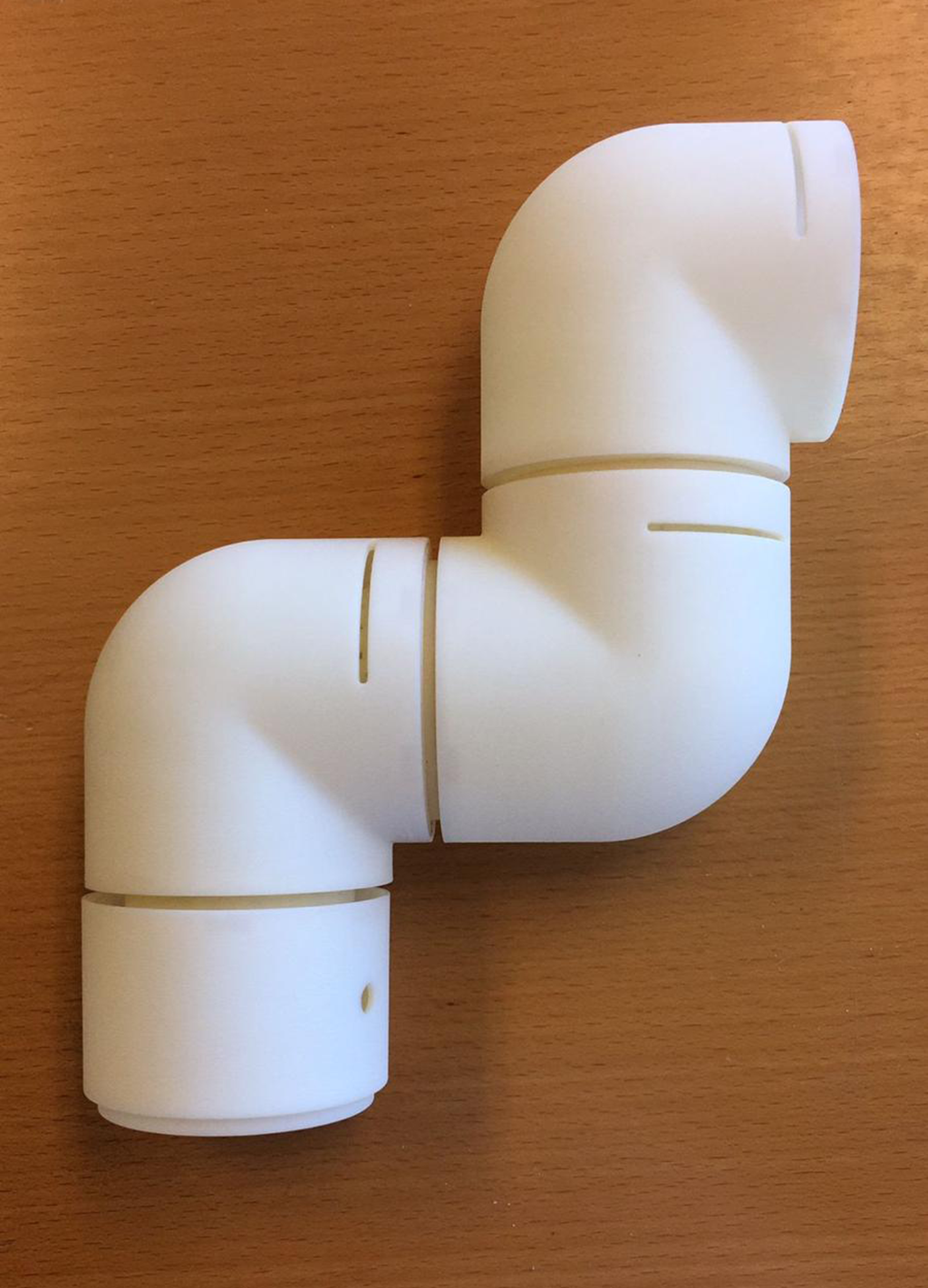

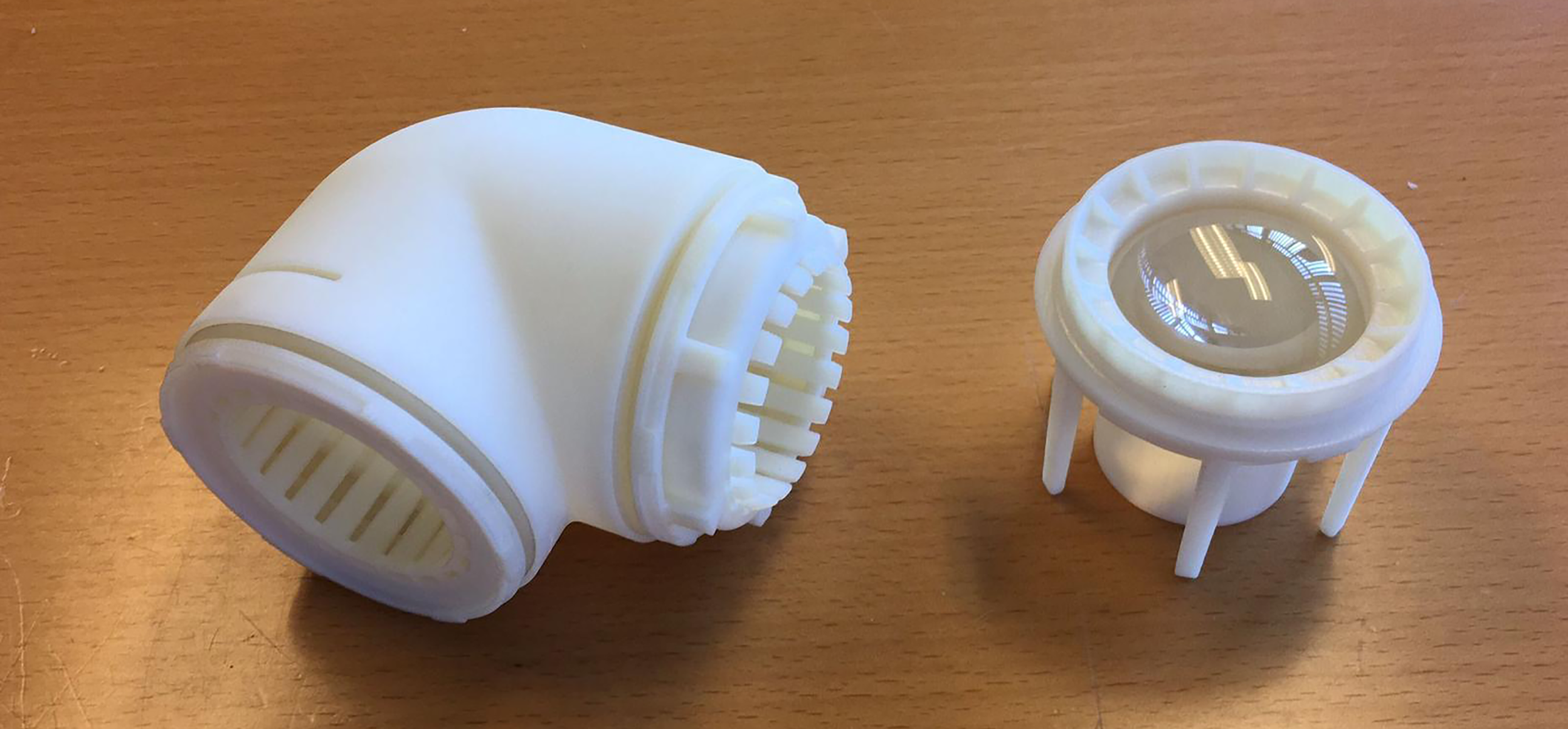

Una vez aprobado el desarrollo del producto, se procedió a la fabricación de un prototipo mediante impresión 3D con sinterizado de poliamida, destinado a la validación final de todas las soluciones adoptadas. Tras su validación y la posterior fabricación de los moldes, se inició la producción en serie.
Tras mi participación en este proyecto, en el que tuve la oportunidad de conocer y dialogar con André Ricard, desarrollé otra de sus lámparas para Santa & Cole. Cuando el producto salga al mercado y la empresa me autorice a publicarlo, se incorporará también a este portfolio.

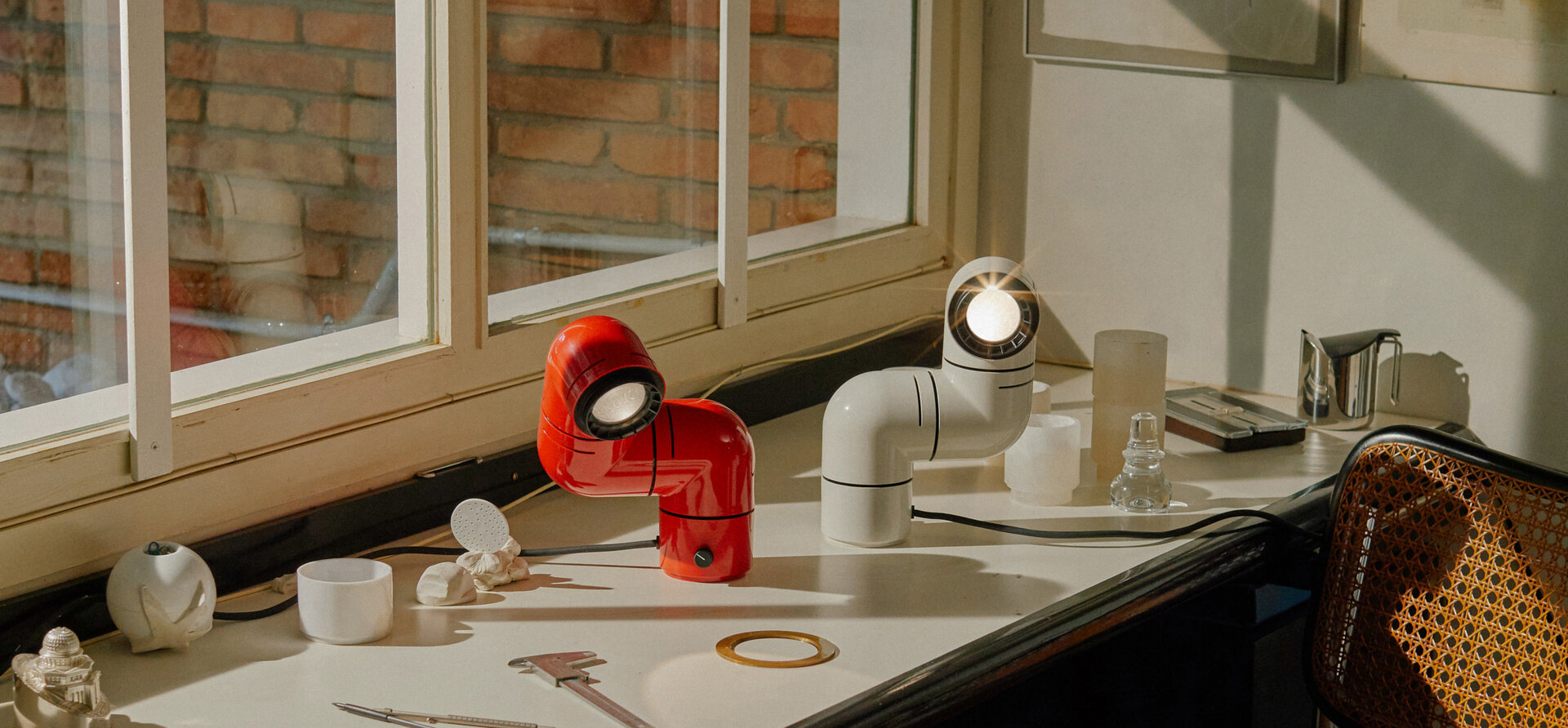

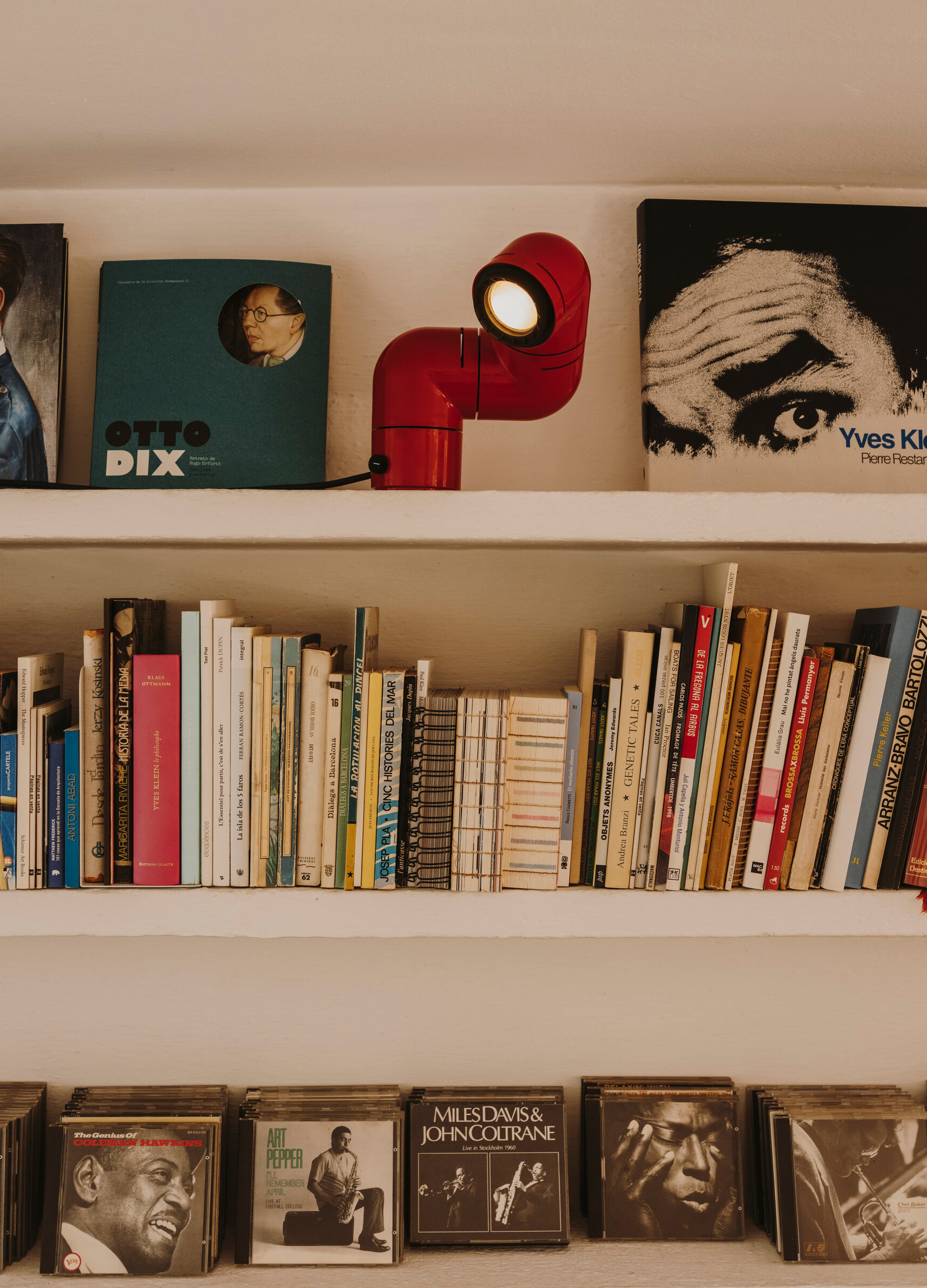

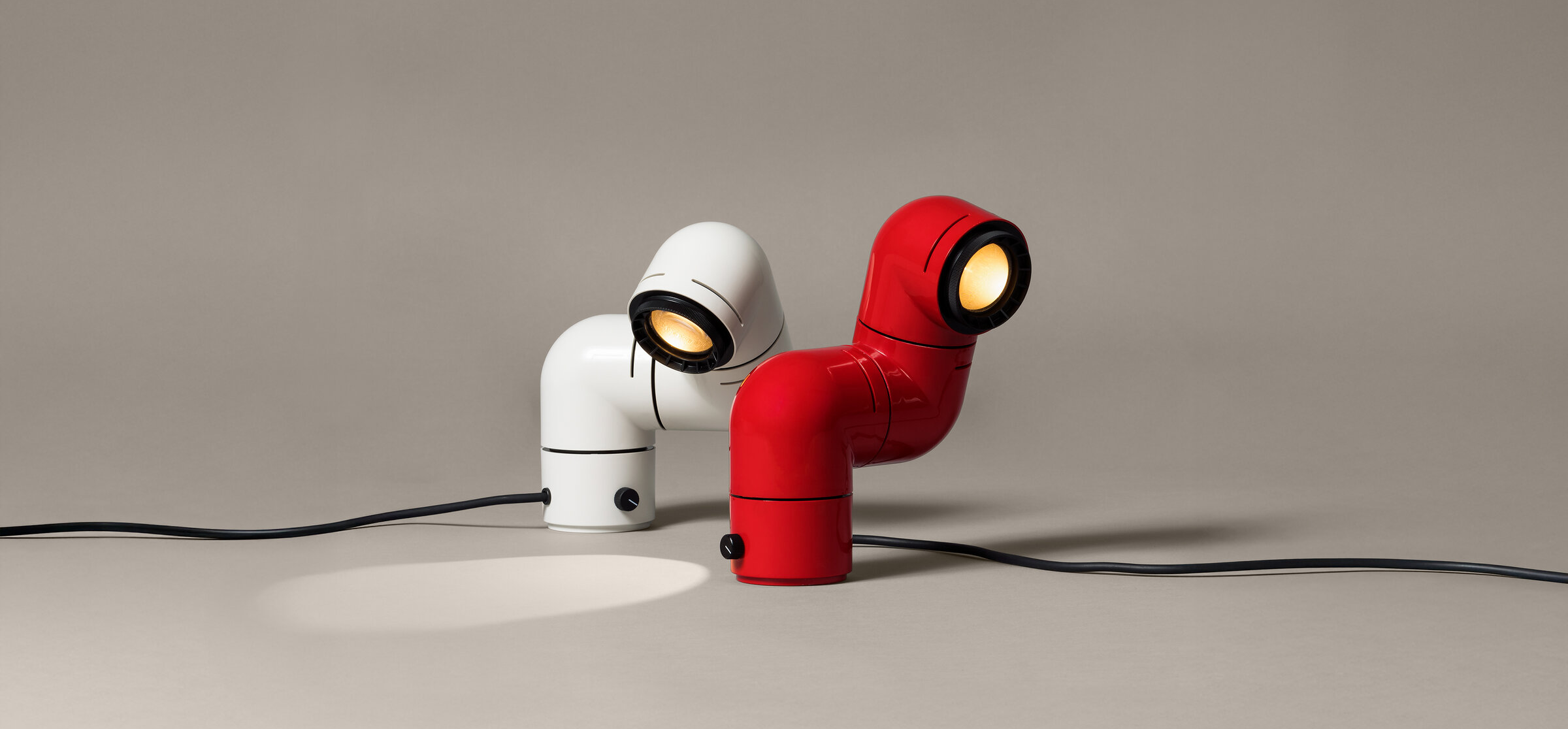

Imágenes y vídeo de producto final: Santa & Cole y Enric Badrinas Otras imágenes: Óscar Pérez
